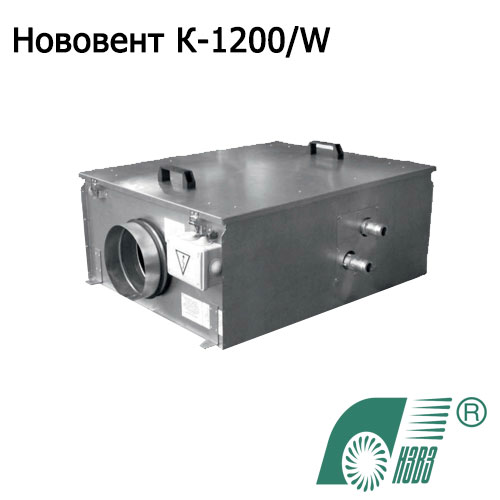

Назначение компактных приточных установок Нововент К-1200/W

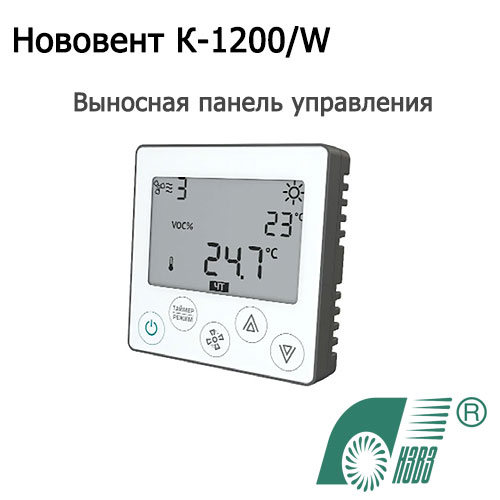

Компактная установка Нововент К-1200 — установка для обработки воздуха состо­ящая из фильтра нагревателя и двух вентиляторов. Производительность установки до 1200 м³/час. Корпус вентилятора оцинкованная сталь, шумоизолированный, толщина стенок — 25 мм. Рабочее колесо стальное. В качестве фильтрующего элемента применя­ется плоский фильтр класса очистки G4. Система автоматического управления встроена в установку. Имеется выносная панель с жидкокристаллическим дисплеем.

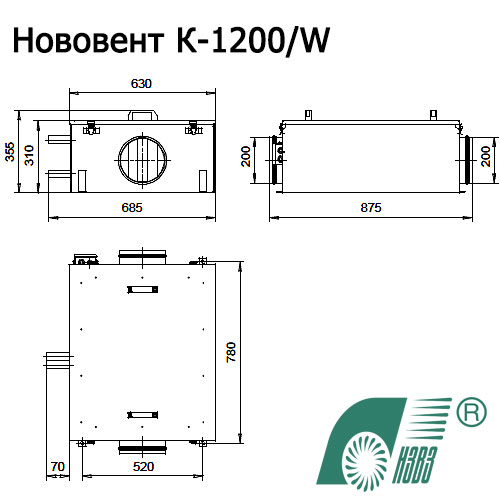

Конструкция

Компактная приточная установка в исполнении Нововент К-1200/W с водяным теплообменником состоит из фильтра, водяного теплообменника и двух вентиляторов. В качестве водяного теплообменника применяется медно-алюминиевый пластинчатый теплообменник, в качестве теплоносителя может применяться вода или незамерзающие смеси, макси­мальная температура теплоносителя — 150°С, максимальное давление 1,5 МПа. Теплообменник имеет стандартные размеры сечения: 400×200. В конструкции теплообменника предусмотрены отверстия для спуска воздуха и слива воды.

Конструкция установки предусматривает возможность демонтажа тепло­обменника. Диаметр патрубков теплообменника 25 мм.

Установка достаточно проста в монтаже: для крепления строительным конструкциям в корпусе установки предусмотрены кронштейны.

Для подсоединения к системе воздуховодов имеются два выхода 0 200.

Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Установка работоспособна в любой пространственной ориен­тации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу.

Для достижения оптимальных акустических и аэродинамических харак­теристик необходимо предусматривать прямой участок воздуховода длиной около 1м после выхлопа установки.

Масса установки — 39 кг.

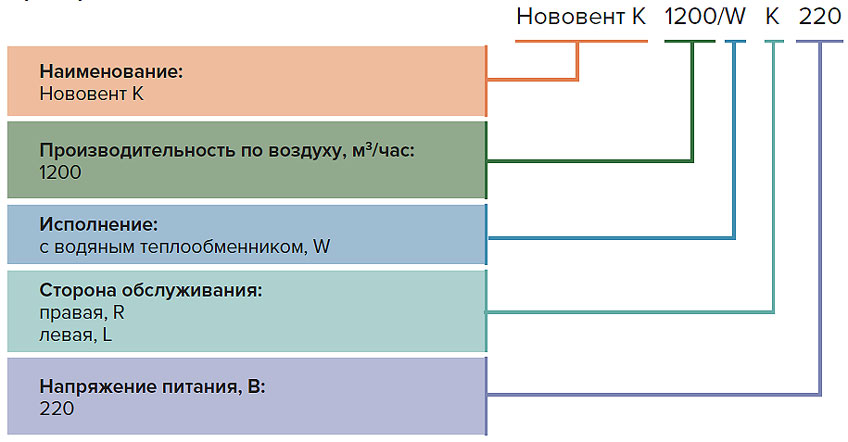

Пример обозначения компактных приточных установок Нововент К-1200/W с водяным теплообменником

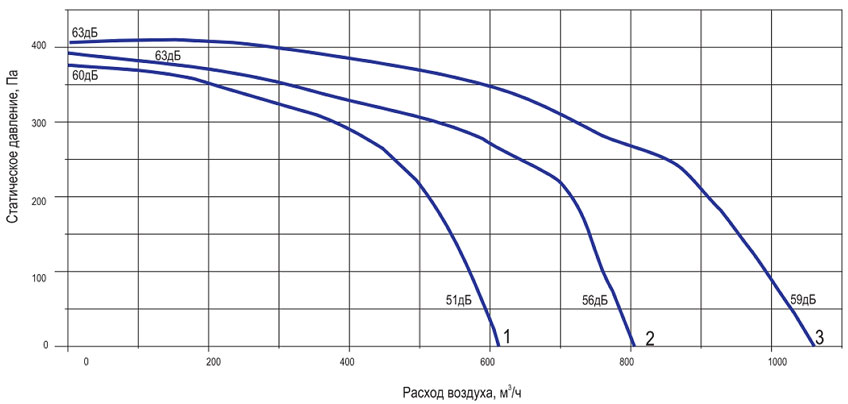

Аэродинамические характеристики

Аэродинамические характеристики компактных приточных установок Нововент К-1200/W с водяным теплообменником

Примечание: Вентилятор имеет три скорости. С выносной панели можно выбрать одну из трех скоростей.

Технические характеристики компактных приточных установок Нововент К-1200/W с водяным теплообменником

Система автоматического управления. Система автоматики встроена в корпус установки. Для подключения установки имеется клеммная коробка. Установка поставляется полностью готовой к работе. Для запуска необходимо подключить питающее напряжение. Для регулирования температуры приточного воздуха применяется узел терморегулирования.

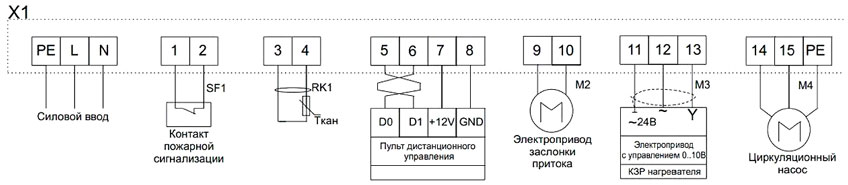

Схема подключения компактных приточных установок. Нововент K-1200/W. Силовой ввод подключить кабелем с сечением жил не менее 1,5 мм2. Цепи управления и сигнализации подключать кабелем с сечением жил не менее 0,75 мм².
