Рабочие характеристики и технические данные компактных приточных установок Нововент К-2000/W.pdf

Назначение компактных приточных установок Нововент К-2000/W

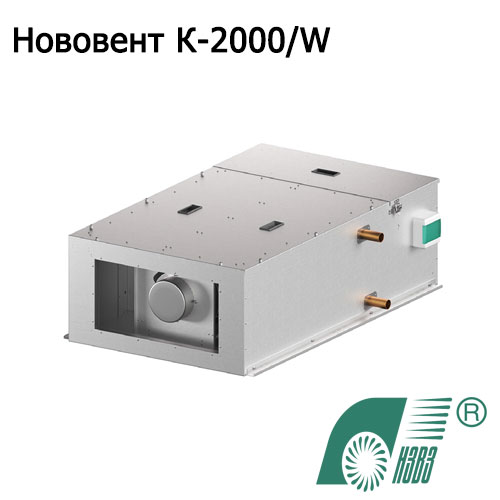

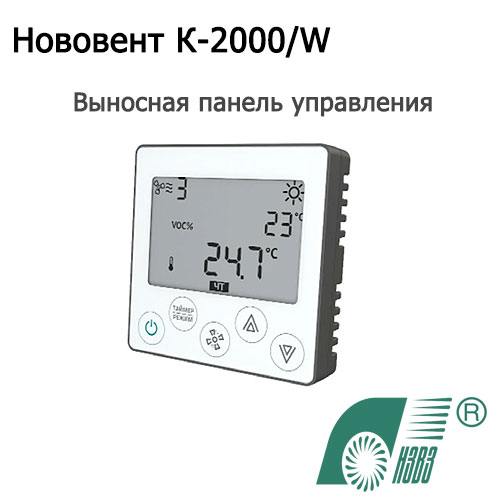

Компактная установка Нововент К-2000 — установка для обработки воздуха состоящая из фильтра нагревателя и вентилятора. Производитель­ность установки до 2000 м³/час. Корпус вентилятора оцинкованная сталь, шумо­изолированный, толщина стенок — 25 мм. Рабочее колесо стальное. В каче­стве фильтрующего элемента применяется плоский фильтр класса очистки G4. Система автоматического управления встроена в установку. Имеется выносная панель с жидкокристаллическим дисплеем.

Конструкция

Компактная приточная установка в исполнении К-2000/W с водяным теплообменником В данном исполнении установка Нововент К состоит из фильтра, водяного теплообменника и вентилятора. В качестве водяного теплообменника приме­няется медно-алюминиевый пластинчатый теплообменник, в качестве тепло­носителя может применяться вода или незамерзающие смеси, максимальная температура теплоносителя — 150°С, максимальное давление 1,5 МПа. Теплооб­менник имеет стандартные размеры сечения: 500×250. В конструкции теплооб­менника предусмотрены отверстия для спуска воздуха и слива воды.

Конструкция установки предусматривает возможность демонтажа тепло­обменника. Диаметр патрубков теплообменника 25 мм.

Установка достаточно проста в монтаже: для крепления строительным конструкциям в корпусе установки предусмотрены кронштейны.

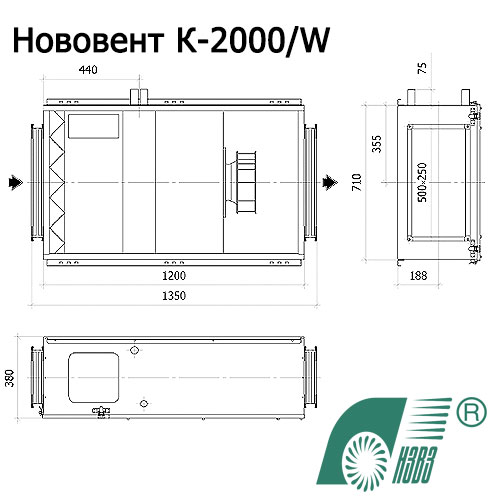

Для подсоединения к системе воздуховодов имеются два выхода 500×250.

Рекомендуется подсоединять установку гибкими шумоизолированными воздуховодами. Установка работоспособна в любой пространственной ориен­тации. Для замены фильтра снимается панель обслуживания. Как правило, панель обслуживания должна располагаться снизу.

Для достижения оптимальных акустических и аэродинамических харак­теристик необходимо предусматривать прямой участок воздуховода длиной около 1м после выхлопа установки.

Масса установки — 78 кг.

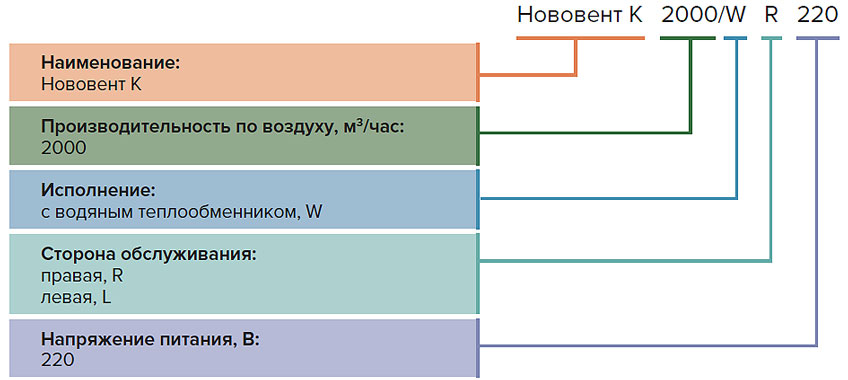

Пример обозначения компактных приточных установок К-2000/W с водяным теплообменником

Аэродинамические характеристики

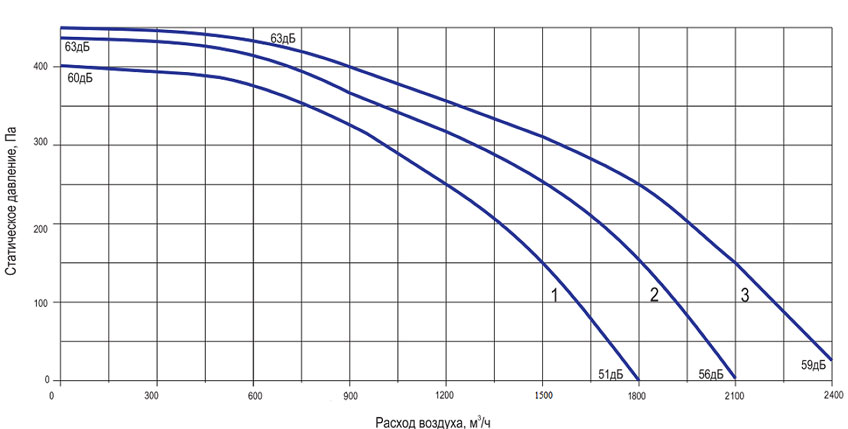

Аэродинамические характеристики компактных приточных установок К-2000/W с водяным теплообменником

Примечание: Вентилятор имеет три скорости. С выносной панели можно выбрать одну из трех скоростей.

Технические характеристики компактных приточных установок К-2000/W с водяным теплообменником

Система автоматического управления. Система автоматики встроена в корпус установки. Для подключения установки имеется клеммная коробка. Установка поставляется полностью готовой к работе. Для запуска необходимо подключить питающее напряжение. Для регулирования температуры приточного воздуха применяется узел терморегулирования.

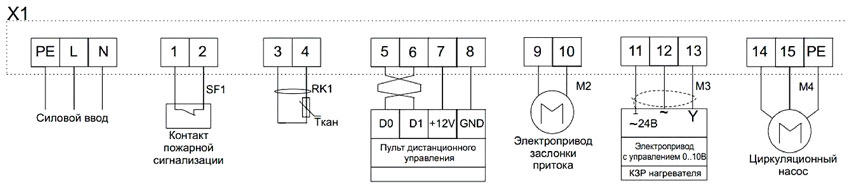

Схема подключения компактных приточных установок. Нововент K-2000/W. Силовой ввод подключить кабелем с сечением жил не менее 1,5 мм². Цепи управления и сигнализации подключать кабелем с сечением жил не менее 0,75 мм².
