Описание товара

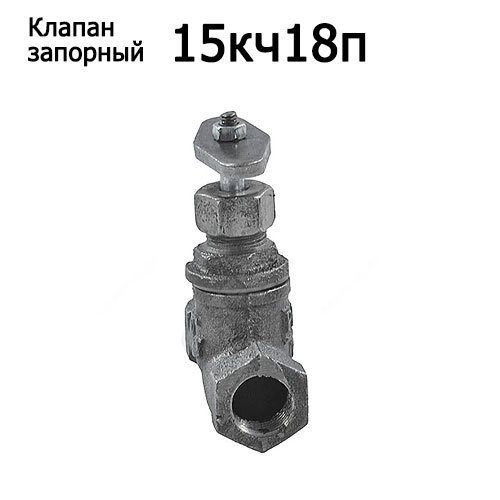

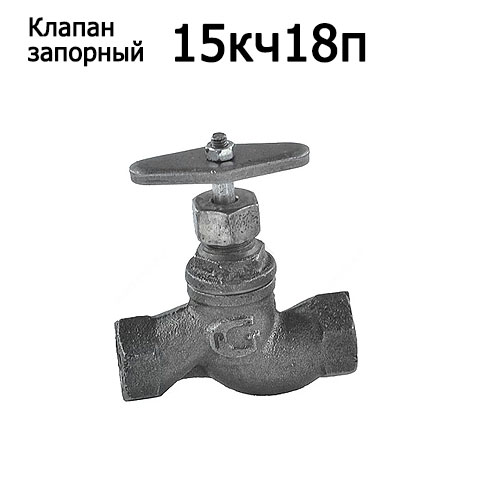

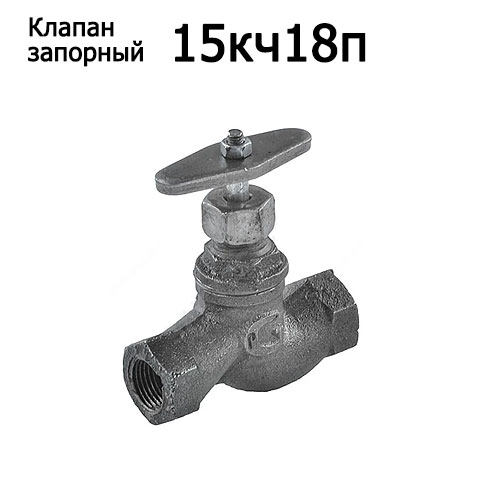

Клапан запорный чугун 15кч18п применяются в качестве запорных устройств в трубопроводах для перекрытия потока рабочей среды. Направление среды — под золотник. Использование клапанов (вентилей) в качестве регулирующих устройств не допускается, т. е. золотник должен быть опущен или поднят до упора.

Клапан состоит из следующих основных деталей и узлов: корпуса (2) и крышки (3) из чугуна, золотника (1) с фторопластовой прокладкой (9), шпинделя (4) и маховика (5). Соединение корпуса и крышки резьбовое. Уплотнение шпинделя (8)  -фторопластовая втулка. Подтяжка втулки производится накидной гайкой (7). Вращательное движение маховика передается на шпиндель и закрепленный на нем золотник закрывает/открывает проходное отверстие в корпусе клапана.

Технические характеристики запорных клапанов 115кч18п:

Типовая фигура: 15кч18п
Рабочее давление: 1,6 МРа
Температура рабочей среды: до + 225°С
Рабочая среда: вода, пар
Тип присоединения: муфтовое по ГОСТ 6527-68

Спецификация материалов запорного клапана 15кч18п:

1. Золотник — Сталь
2. Корпус — Чугун (GG18)
3. Крышка — Чугун (GG18)
4. Шпиндель — Сталь (Q235) с цинковым покрытием
5. Маховик — Сталь
6. Гайка — Сталь
7. Накидная гайка — Сталь
8. Уплотнение шпинделя — PTFE
9. Прокладка — PTFE

Технические характеристики запорных клапанов 15кч18п
