Противопожарные нормально открытые (или огнезадерживающие) клапаны АЗЕН предназначены для предотвращения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем общеобменной вентиляции и кондиционирования воздуха зданий и сооружений различного назначения. Противопожарные НО клапаны, как правило, являются заполнением проемов в противопожарных преградах с нормированным пределом огнестойкости (противопожарных стенах, перегородках и перекрытиях). Эти клапаны в нормальных условиях (без пожара) открыты, а при пожаре должны закрываться, обеспечивая неразрывность противопожарной преграды. Величину предела огнестойкости НО клапанов выбирают с учетом требуемого предела огнестойкости строительных конструкций, регламентируемого требованиями нормативных документов или специальных технических условий.
Конструкция противопожарных НО клапанов позволяет устанавливать их в противопожарной преграде с любой ее стороны, независимо от расположения очага пожара по отношению к этой преграде, а также на участке воздуховода за пределами огнестойкой строительной конструкции в соответствии с требованиями п. 6.11 СП 7.13130.2013.
Противопожарные нормально закрытые клапаны АЗЕН предназначены для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газа после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нормальных условиях эти клапаны закрыты. При пожаре НЗ клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, а также для удаления дыма и газа после тушения пожара газовыми, аэрозольными или порошковыми установками. В системах вытяжной противодымной вентиляции клапаны должны открываться в зоне задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.

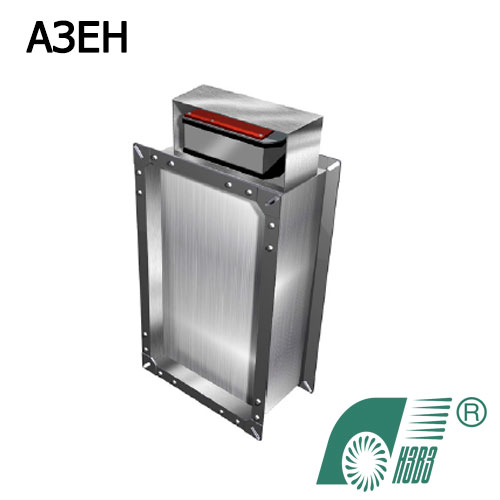

Клапаны АЗЕН выпускаются прямоугольного сечения с двумя фланцами и круглого сечения с фланцевым или с ниппельным соединением. Привод клапанов устанавливается снаружи корпуса.
Корпус клапанов изготавливается из оцинкованной стали. Заслонка клапанов заполнена термоизоляцией.
Клапаны сохраняют свою работоспособность при любой пространственной ориентации.
При проектировании и установке клапанов в система вентиляции следует учитывать удобства доступа к приводу клапана для обслуживания и контроля. Вид климатического исполнения клапанов — УЗ по ГОСТ 15150-69. Клапаны с могут устанавливаться внутри помещения с температурой среды от — 30°С до +40°С, при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке. Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Нормально открытые (НО) клапаны АЗЕН изготавливаются в следующих модификациях:
- с пружинным приводом и электромагнитным фиксатором (ЭМ);
- с электромеханическим приводом с возвратной пружиной (MS).
Нормально закрытые (НЗ) клапаны АЗЕН выпускаются в следующих модификациях:
- с пружинным приводом и электромагнитным фиксатором (ЭМ);
- с электромеханическим реверсивным приводом (ME).
Предел огнестойкости клапанов АЗЕН
|
Режим работы |
Значение |
| нормально открытый (огнезадерживающий) клапан при тепловом воздействии со стороны, противоположной расположению механизма привода | EI 60 |
| нормально открытый противопожарный клапан при тепловом воздействии со стороны расположения механизма привода | EI 60 |
| нормально открытый клапан, при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости | EI 60 |
| нормально закрытый клапан | EI 90 |

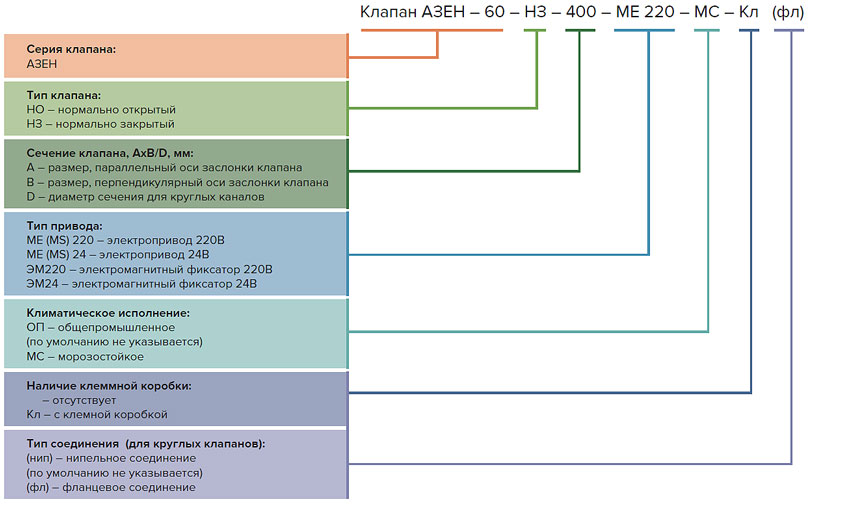

Пример обозначения противопожарных клапанов АЗЕН:
