Клапаны КДЭН-2 предназначены для применения в системах механической вытяжной противодымной вентиляции в качестве дымовых клапанов, устанавливаемых непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах или холлах.
Клапаны КДЭН-3 предназначены для применения в качестве противопожарных нормально закрытых клапанов как в вытяжных системах механической противодымной вентиляции любых защищаемых помещений (закрытых автостоянок, зальных помещений с очагом пожара, коридоров и т. п.), так и в приточных системах, в том числе в системах компенсирующей подачи воздуха.
Клапаны КДЭН-3 могут применяться также в качестве дымовых клапанов.
Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности и взрывоопасных зонах.

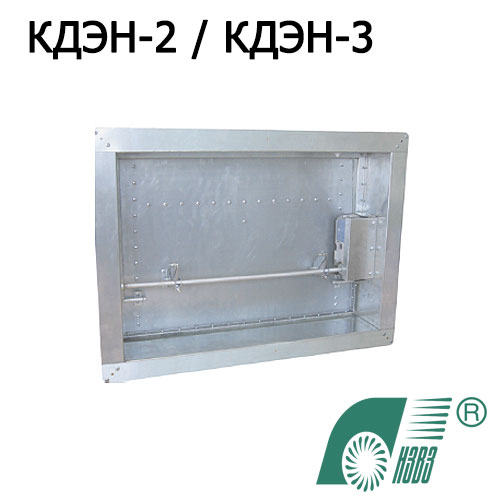

Клапаны выпускаются «стенового» типа с одним присоединительным фланцем и внутренним размещением привода, а также «канального» типа с двумя присоединительными фланцами с наружным или внутренним размещением привода.
Корпус клапанов КДЭН-2/КДЭН-3 и заслонка коробчатого типа, изготавливаются из оцинкованной стали. Основным конструктивным отличием клапана КДЭН-3 является заполнение заслонки термоизоляцией.
На клапанах могут устанавливаться следующие типы приводов:
- реверсивный электромеханический привод;
- пружинный привод с электромагнитным фиксатором.
При установке клапанов КДЭН-2/КДЭН-3 в приточных системах противодымной вентиляции в непосредственной близости от вентилятора подачу сигнала на открывание клапана рекомендуется производить на 15-20 с раньше пуска вентилятора.
Вид климатического исполнения клапанов — УЗ по ГОСТ 15150-69. Клапаны могут устанавливаться в закрытых помещениях с температурой воздуха от -30°С до +40°С, где колебания температуры и влажности воздуха существенно меньше, чем снаружи здания.
Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.
Рекомендуемое значение скорости газа через проходное сечение клапанов — не более 20 м/с.
В соответствии с п. 7.11в СП 7.13130.2013 дымовые клапаны КДЭН-2 подлежат установке непосредственно в проемах дымовых вытяжных шахт в защищаемых коридорах. В отличие от них противопожарные нормально закрытые клапаны КДЭН-3 могут применяться во всех без исключения системах приточно-вытяжной противодымной вентиляции и устанавливаться как в проемах вертикальных дымовых шахт (огнестойких воздуховодов), так и на ответвлениях огнестойких воздуховодов от дымовых шахт.
Предел огнестойкости клапанов КДЭН-2/КДЭН-3
|
Режим работы |
Значение |
| КДЭН-2 в режиме дымового клапана | Е 120 |
| КДЭН-3 в режиме нормально закрытого клапана | EI 60 |

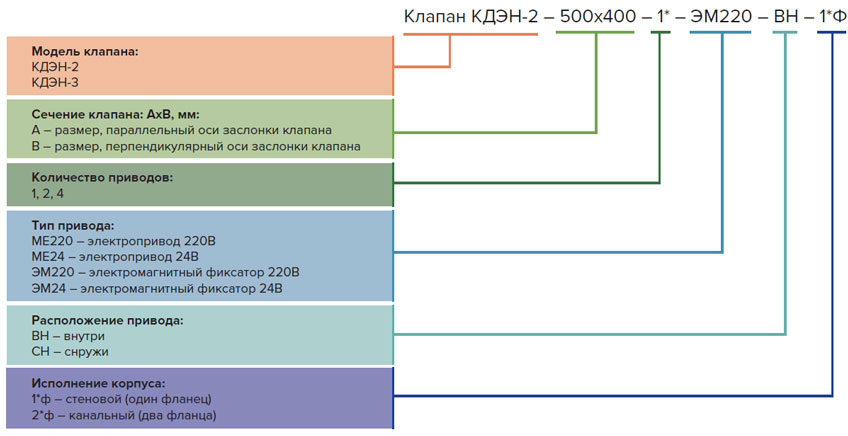

Пример обозначения противопожарных клапанов КДЭН-2/КДЭН-3:
