Описание товара

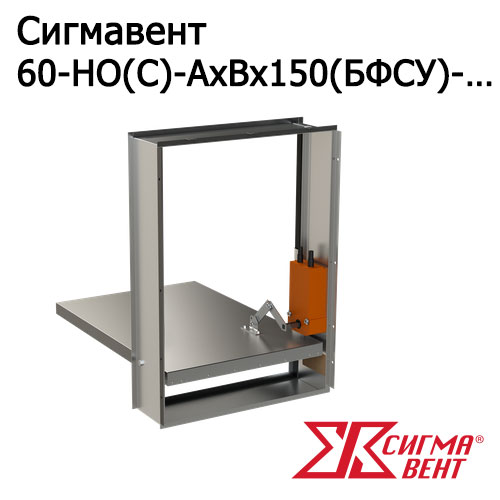

Клапан противопожарный для установки в проем Сигмавент-60-НО(С)-АхВx150(БФСУ)-… представляет собой модификацию клапана Сигмавент-60-НО(С)-АхВх150-… без переднего фланца, что позволяет устанавливать клапан в глубине проема. Все остальные геометрические и аэродинамические характеристики, а также области применяемости приводов соответствуют клапану Сигмавент-60-НО(С)-АхВх150-…
Клапаны Сигмавент- Нормально открытые(НО) предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного типа.
Клапаны имеют следующие пределы огнестойкости:
- 60 минут(Е160)
- 90 минут(Е190)
Для управления клапанами используются следующие виды приводов:
- Пружинный привод с электромагнитной защелкой (Электромагнитный привод)
- Электромеханический привод с возвратной пружиной
- Электромеханический реверсивный привод

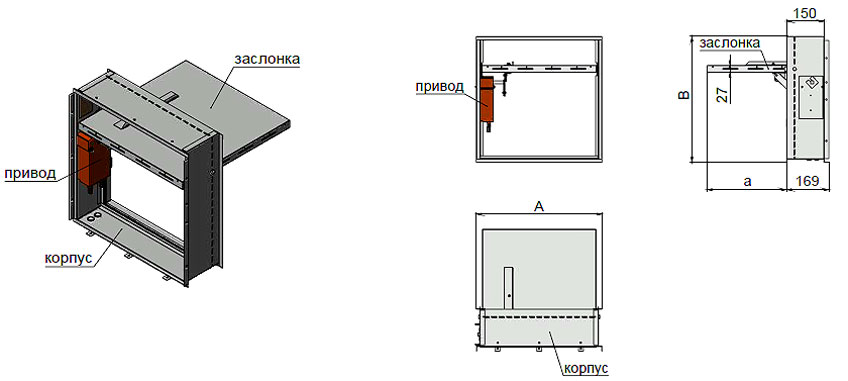

Клапан «канального» исполнения (с возможностью подсоединения воздуховода хотя бы с одной стороны) состоит из корпуса прямоугольной формы, заслонки и привода. Корпус с 2-мя присоединительными фланцами изготовлен из оцинкованной стали и конструктивно аналогичен отрезку воздуховода. Заслонка коробчатого типа изготовлена из оцинкованной стали и заполнена изнутри огнестойким теплоизолирующим материалом.
ОСОБЕННОСТЬЮ ДАННОЙ МОДИФИКАЦИИ ЯВЛЯЕТСЯ КОРПУС ГЛУБИНОЙ 1 50 ММ, ОТСУТСТВИЕ ВЫЛЕТА ЗАСЛОНОК В ОТКРЫТОМ ПОЛОЖЕНИИ ЗА ЛИЦЕВУЮ СТОРОНУ КЛАПАНА, А ТАКЖЕ ОТСУТСТВИЕ ПЕРЕДНЕГО ФЛАНЦА, ЧТО ПОЗВОЛЯЕТ УСТАНАВЛИВАТЬ КЛАПАН В ГЛУБИНЕ ПРОЕМА. С ЛИЦЕВОЙ СТОРОНЫ КОРПУС ИМЕЕТ КРЕПЕЖНЫЕ ПРОУШИНЫ РАЗМЕРОМ 20 ММ, ДОПОЛНИТЕЛЬНО ВЫСТУПАЮЩИЕ ЗА ЛИЦЕВУЮ СТОРОНУ.
| Максимальная скорость потока/ Максимальное статическое давление | Вылет заслонки | Применяемая решетка | Типы приводов | Расположение привода | Рекомендуемое место установки |
| 25 м/с
1500 Па |
Отсутствует за лицевую сторону | РС
РНСс |
• Электромагнитный
• Электромеханический с возвратной пружиной • Электромеханический реверсивный привод |
Внутри корпуса – без обозначения | В глубину проема в преграде, не допускаются препятствия для открытия заслонки |
