Главная > Каталог > Фланцы

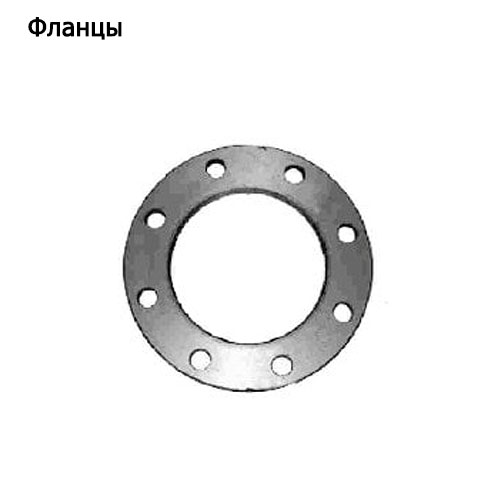

Фланцы

Фланцы предназначены для прочного и герметичного соединения труб, трубопроводной арматуры.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30
Метки:

Описание товара

Фланцы стальные плоские приварные (ГОСТ 12820, ГОСТ 12815, ГОСТ 12816) предназначены для трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Pу от 0,1 до 2,5 МПа (от 1 до 25 кгс/см²) и температуру среды от 203 до 573 К (от -70 ºС до +300 ºС).



Материал: Ст 3 сп;

Среда: неагрессивные жидкости;

Тип присоединения: сварной;

Конструкционные особенности: плоские;

Ру, кгс/кв.см: 10-25;

ГОСТ: 12820-80

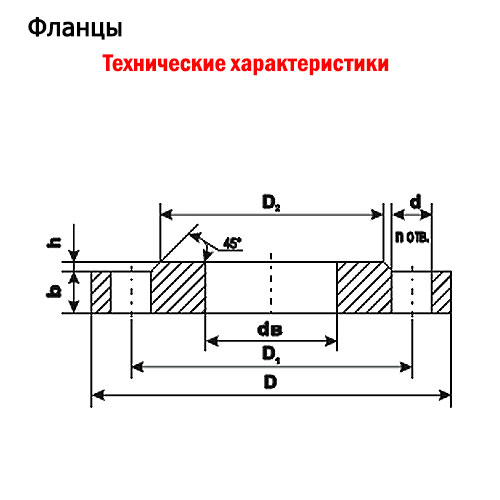

Технические характеристики фланцев



Фланцы стальные Ру 1,0 МПа (10 кгс/см²)

DN D, мм D1, мм D2, мм dв, мм b, мм h, мм n, шт d, мм
15 95 65 47 19 10 2 4 14
20 105 75 58 26 12 2 4 14
25 115 85 68 33 12 2 4 14
32 135 100 78 39 14 2 4 18
40 145 110 88 46 15 3 4 18
50 160 125 102 59 15 3 4 18
65 180 145 122 78 17 3 4 18
80 195 160 133 91 17 3 4 18
100 215 180 158 110 19 3 8 18
125 245 210 184 135 21 3 8 18
150 280 240 212 161 21 3 8 22
200 335 295 268 222 21 3 8 22
250 390 350 320 273 23 3 12 22
300 440 400 370 325 24 4 12 22
350 500 460 430 377 24 4 16 22
400 565 515 482 426 26 4 16 26



Фланцы стальные Ру 1,6 МПа (16 кгс/см²)

DN D, мм D1, мм D2, мм dв, мм b, мм h, мм n, шт d, мм
15 95 65 47 19 12 2 4 14
20 105 75 58 26 14 2 4 14
25 115 85 68 33 16 2 4 14
32 135 100 78 39 16 2 4 18
40 145 110 88 46 17 3 4 18
50 160 125 102 59 19 3 4 18
65 180 145 122 78 21 3 4 18
80 195 160 133 91 21 3 4 18
100 215 180 158 110 23 3 8 18
125 245 210 184 135 25 3 8 18
150 280 240 212 161 25 3 8 22
200 335 295 268 222 27 3 12 22
250 405 355 320 273 28 3 12 26
300 460 410 370 325 28 4 12 26
350 520 470 430 377 30 4 16 26
400 580 525 482 426 34 4 16 30



Фланцы стальные Ру 2,5 МПа (25 кгс/см²)

DN D, мм D1, мм D2, мм dв, мм b, мм h, мм n, шт d, мм
15 95 65 47 19 14 2 4 14
20 105 75 58 26 16 2 4 14
25 115 85 68 33 16 2 4 14
32 135 100 78 39 18 2 4 18
40 145 110 88 46 19 3 4 18
50 160 125 102 59 21 3 4 18
65 180 145 122 78 21 3 8 18
80 195 160 133 91 23 3 8 18
100 230 190 158 110 25 3 8 22
125 270 220 184 135 27 3 8 26
150 300 250 212 161 27 3 8 26
200 360 310 278 222 29 3 12 26
250 425 370 335 273 31 3 12 30
300 485 430 390 325 32 4 16 30
350 550 490 450 377 38 4 16 33
400 610 550 505 426 40 4 16 33
