Описание товара

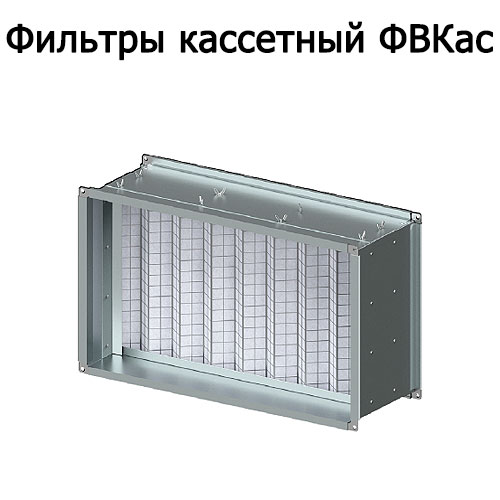

Фильтры кассетный ФВКас применятся для очистки наружного и рециркуляционного воздуха для защиты вентиляционного оборудования от пыли в системах вентиляции и кондиционирования воздуха. Класс очистки по ГОСТ Р ЕН779-2014 G4 и М5.
Конструкция фильтров кассетных ФВКас для прямоугольных канальных приточных установок.

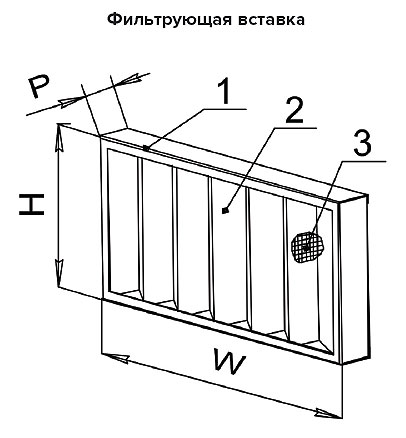

Фильтры ФВКас состоят из корпуса (рамки), изготавливаемой из оцинкованной стали (1), внутри которой уложен объемный фильтрующий материал (2), опирающийся со стороны выхода воздуха на каркасную гофрированную сетку (З). Фильтрующий материал: химволокно (100% полиэстер). Для установки фильтра используется специальный корпус из оцинкованной стали. В процессе эксплуатации следует контролировать степень загрязнения фильтра, и по необходимости производить замену фильтрующего материала. Для удобства обслуживания и замены фильтров сверху на корпусе есть крышка которая крепится на барашковых винтах. Фильтр ФВКас может эксплуатироваться внутри помещений или под навесом при любой пространственной ориентации и температуре окружающей среды от -40°С до +70°С.
Габаритные и присоединительные размеры
Габаритные размеры фильтрующей вставки
|
Обозначение
|
Габаритные размеры, мм |
Масса, кг |
| W |
Н |
Р |
| ФВКас 400-200-48-G4/M5 |
400 |
200 |
48 |
0,7 |
| ФВКас 500-250-48-G4/M5 |
500 |
250 |
48 |
1.0 |
| ФВКас 500-300-48-G4/M5 |
500 |
300 |
48 |
1,3 |
| ФВКас 600-300-48-G4/M5 |
600 |
300 |
48 |
1,3 |
| ФВКас 600-350-48-G4/M5 |
600 |
350 |
48 |
1,4 |
| ФВКас 700-400-48-G4/M5 |
700 |
400 |
48 |
1,8 |
| ФВКас 800-500-48-G4/M5 |
800 |
500 |
48 |
2,4 |
| ФВКас 900-500-48-G4/M5 |
900 |
500 |
48 |
2,6 |
| ФВКас 1000-500-48-G4/M5 |
1000 |
500 |
48 |
2,8 |
| ФВКас 400-200-96-G4/M5 |
400 |
200 |
96 |
1,0 |
| ФВКас 500-250-96-G4/M5 |
500 |
250 |
96 |
1,3 |
| ФВКас 500-300-96-G4/M5 |
500 |
300 |
96 |
1,4 |
| ФВКас 600-300-96-G4/M5 |
600 |
300 |
96 |
1,6 |
| ФВКас 600-350-96-G4/M5 |
600 |
350 |
96 |
1,8 |
| ФВКас 700-400-96-G4/M5 |
700 |
400 |
96 |
2,1 |
| ФВКас 800-500-96-G4/M5 |
800 |
500 |
96 |
2,6 |
| ФВКас 900-500-96-G4/M5 |
900 |
500 |
96 |
2,8 |
| ФВКас 1000-500-96-G4/M5 |
1000 |
500 |
96 |
3,0 |

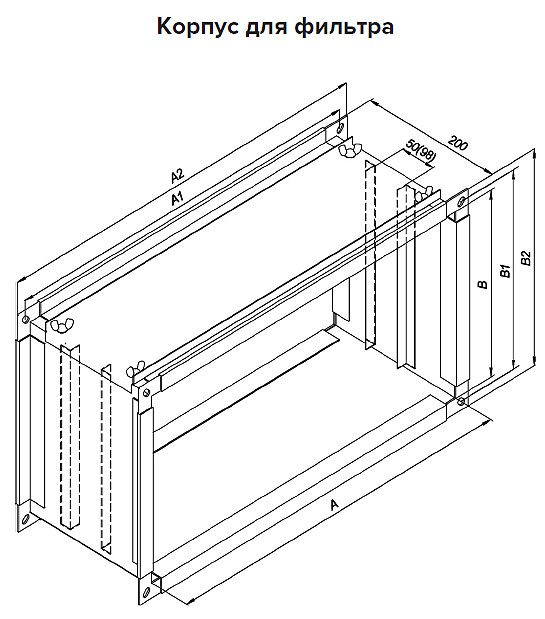

Габаритные размеры корпуса для фильтра
| Обозначение |
Габаритные размеры, мм |
Масса, кг |
| А |
А1 |
А2 |
В |
В1 |
В2 |
| Корпус фильтра ФВКас 400-200 |
400 |
420 |
440 |
200 |
220 |
240 |
3,2 |
| Корпус фильтра ФВКас 500-250 |
500 |
520 |
540 |
250 |
270 |
290 |
4,2 |
| Корпус фильтра ФВКас 500-300 |
500 |
520 |
540 |
300 |
320 |
340 |
4,5 |
| Корпус фильтра ФВКас 600-300 |
600 |
620 |
640 |
300 |
320 |
340 |
5,1 |
| Корпус фильтра ФВКас 600-350 |
600 |
620 |
640 |
350 |
370 |
390 |
5,3 |
| Корпус фильтра ФВКас 700-400 |
700 |
730 |
760 |
400 |
430 |
460 |
8,6 |
| Корпус фильтра ФВКас 800-500 |
800 |
830 |
860 |
500 |
530 |
560 |
10,1 |
| Корпус фильтра ФВКас 900-500 |
900 |
930 |
960 |
500 |
530 |
560 |
10,9 |
| Корпус фильтра ФВКас 1000-500 |
1000 |
1030 |
1060 |
500 |
530 |
560 |
11,6 |
Примечание: по запросу возможно изготовление фильтров с размерами, отличными от указанных в таблице с учетом технологических ограничений.
