Описание товара

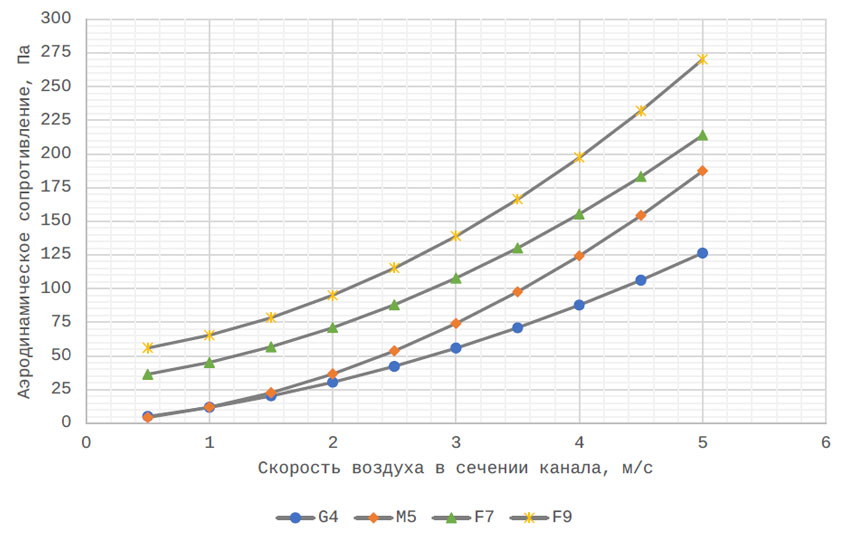

Фильтры воздушный карманный ФВК применятся для очистки наружного и рециркуляционного воздуха для защиты вентиляционного оборудования от пыли в системах вентиляции и кондиционирования воздуха. Класс очистки по ГОСТ Р ЕН 779-2014 G4-F9.

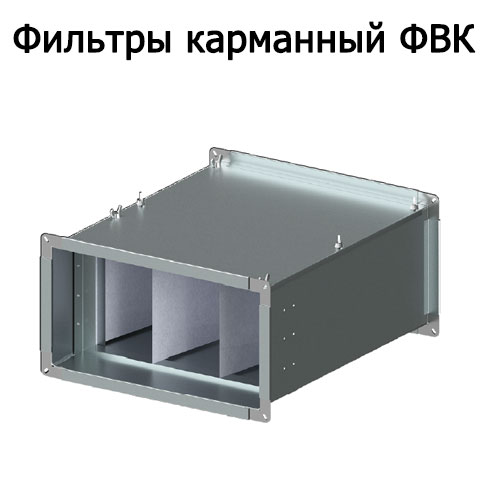

Конструкция фильтров карманных ФВК для прямоугольных канальных приточных установок.
Фильтр состоит из металлической рамки (1) и фильтрующего материала (2), сшитого в виде карманов. Рамка фильтра выполнена из оцинкованной. Фильтрующий материал: химволокно (100% полиэстер). Для установки фильтра используется специальный корпус из оцинкованной стали. В процессе эксплуатации следует контролировать степень загрязнения фильтра, и по необходимости производить замену фильтрующего материала. Для удобства обслуживания и замены фильтров сверху на корпусе есть крышка которая крепится на барашковых винтах. Фильтр ФВК может эксплуатироваться внутри помещений или под навесом при любой пространственной ориентации и температуре окружающей среды от -40°С до +70°С.
Габаритные и присоединительные размеры

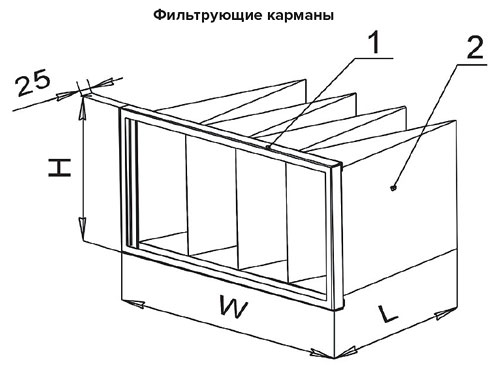

Габаритные размеры фильтрующих карманов для фильтров воздушных ФВК
| Обозначение |
Габаритные размеры, мм |
Количество карманов |
Масса, кг |
| W |
Н |
L |
| ФВК 400×200-300-3-G4(M5)/25 |
398 |
198 |
300 |
3 |
0,6 |
| ФВК 400×200-600-4-F7(F9)/25 |
600 |
4 |
0,7 |
| ФВК 500×250-300-4-G4(M5)/25 |
498 |
248 |
300 |
4 |
0,8 |
| ФВК 500×250-600-5-F7(F9)/25 |
600 |
5 |
1,0 |
| ФВК 500×300-300-4-G4(M5)/25 |
498 |
298 |
300 |
4 |
0,8 |
| ФВК 500×300-600-5-F7(F9)/25 |
600 |
5 |
1,1 |
| ФВК 600×300-300-5-G4(M5)/25 |
598 |
298 |
300 |
5 |
1,0 |
| ФВК 600×300-600-6-F7(F9)/25 |
600 |
6 |
1,3 |
| ФВК 600×350-300-5-G4(M5)/25 |
598 |
348 |
300 |
5 |
1,1 |
| ФВК 600×350-600-6-F7(F9)/25 |
600 |
6 |
1,4 |
| ФВК 700×400-300-6-G4(M5)/25 |
698 |
398 |
300 |
6 |
1,2 |
| ФВК 700×400-600-7-F7(F9)/25 |
600 |
7 |
1,6 |
| ФВК 800×500-300-7-G4(M5)/25 |
798 |
498 |
300 |
7 |
1,5 |
| ФВК 800×500-600-8-F7(F9)/25 |
600 |
8 |
2,0 |
| ФВК 900×500-300-8-G4(M5)/25 |
898 |
498 |
300 |
8 |
1,7 |
| ФВК 900×500-600-9-F7(F9)/25 |
600 |
9 |
2,2 |
| ФВК 1000×500-300-9-G4(M 5)/25 |
998 |
498 |
300 |
9 |
1,8 |
| ФВК 1000×500-600-10-F7(F9)/25 |
600 |
10 |
2,4 |

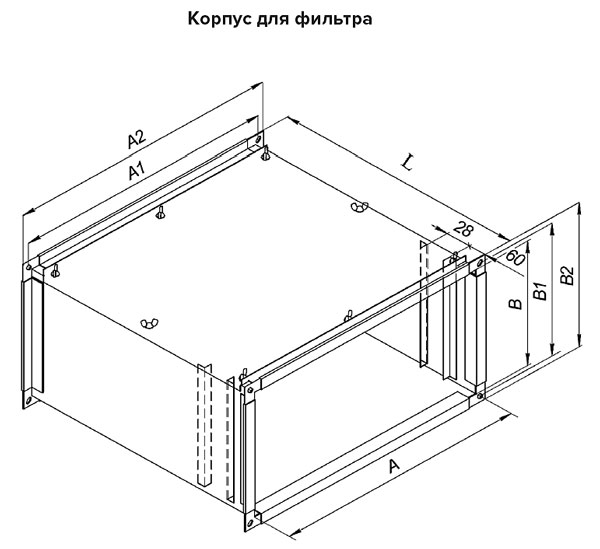

Габаритные размеры корпуса для фильтров воздушных ФВК
|
Обозначение
|
Габаритные размеры, мм |
Масса, кг |
| А |
А1 |
А2 |
В |
В1 |
В2 |
L |
| Корпус фильтра ФВК 400x200-500-G4(M5) |
400 |
420 |
440 |
200 |
220 |
240 |
500 |
5,1 |
| Корпус фильтра ФВК 400x200-700-F7(F9) |
700 |
7,3 |
| Корпус фильтра ФВК 500x250-500-G4(M5) |
500 |
520 |
540 |
250 |
270 |
290 |
500 |
6,3 |
| Корпус фильтра ФВК 500x250-700-F7(F9) |
700 |
9,0 |
| Корпус фильтра ФВК 500x300-500-G4(M5) |
500 |
520 |
540 |
300 |
320 |
340 |
500 |
6,7 |
| Корпус фильтра ФВК 500x300-700-F7(F9) |
700 |
9,6 |
| Корпус фильтра ФВК 600x300-500-G4(M5) |
600 |
620 |
640 |
300 |
320 |
340 |
500 |
8,4 |
| Корпус фильтра ФВК 600x300-700-F7(F9) |
700 |
10,7 |
| Корпус фильтра ФВК 600x350-500-G4(M5) |
600 |
620 |
640 |
350 |
370 |
390 |
500 |
8,9 |
| Корпус фильтра ФВК 600x350-700-F7(F9) |
700 |
11,3 |
| Корпус фильтра ФВК 700x400-500-G4(M5) |
700 |
720 |
740 |
400 |
420 |
440 |
500 |
10,2 |
| Корпус фильтра ФВК 700x400-700-F7(F9) |
700 |
13,1 |
| Корпус фильтра ФВК 800x500-500-G4(M5) |
800 |
830 |
860 |
500 |
530 |
560 |
500 |
13,9 |
| Корпус фильтра ФВК 800x500-700-F7(F9) |
700 |
17,3 |
| Корпус фильтра ФВК 900x500-500-G4(M5) |
900 |
930 |
960 |
500 |
530 |
560 |
500 |
14,9 |
| Корпус фильтра ФВК 900x500-700-F7(F9) |
700 |
18,5 |
| Корпус фильтра ФВК 1000x500-500-G4(M5) |
1000 |
1030 |
1060 |
500 |
530 |
560 |
500 |
15,9 |
| Корпус фильтра ФВК 1000x500-700-F7(F9) |
700 |
19,7 |
Примечание: по запросу возможно изготовление фильтров с размерами, отличными от указанных в таблице с учетом технологических ограничений.
