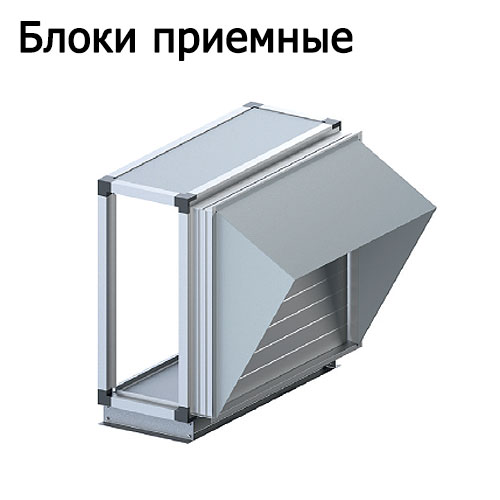

Блоки приемные Нововент

Блоки приемные центральных кондиционеров предназначены для забора приточного воздуха или для смешения приточного и рециркуляционного воздуха.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

БЛОКИ ПРИЕМНЫЕ

Предназначены для забора приточного воздуха или для смешения приточного и рециркуляционного воздуха. Секция представляет собой пустой блок, в котором на торцах или сверху расположены клапаны. Стан­дартно, в качестве заслонок с площадью сечения до 2,5 м2, в установках используются клапаны АВК, а свыше 2,5 м2 клапаны КВУ. Заслонки регули­руются с помощью электроприводов. Помимо стандартного исполнения с клапанами снаружи, есть возможность установки их внутри блока, а также установка электропривода внутрь клапана. По запросу заслонки комплек­туются ТЭНами в местах сопряжения лопаток и гибким нагревательным кабелем по периметру для временного разогрева стыка лопаток и облег­чения их открытия в случае обмерзания.



Рекомендации по выбору электропривода для клапанов

Рабочее сечение клапана S, м2 Необходимое усилие привода, не менее Н х м
S<0,6 4
0,6<S≤1,0 8
1,0<S≤2,5 15
2,5<S≤6,4 2 привода по 15
6,4<S≤9,4 3 привода по 15

Таблица комплектации электроприводами

Таблица комплектации стандартных воздухозаборных клапанов электроприводами (Нововент)

Типоразмер центрального кондиционера Сечение клапана Тип клапана Электропривод
1,6 590×410 АВК DA5FU230-D
3,15 590×710 АВК DA5FU230-D
5 890×710 АВК DA5FU230-D
6,3 1210×710 АВК DA10FU230-D
8 900×1010 АВК DA10FU230-D
10 1210×1010 АВК DA10FU230-D
12,5 1210×1310 АВК DA15FU230-D
16 1520×1310 АВК DA15FU230-D
20 1820×1310 АВК DA15FU230-D
25 1820×1610 КВУ 2 привода DA15FU230-D
31,5 1820×1920 КВУ 2 привода DA15FU230-D
40 2120×1920 КВУ 2 привода DA15FU230-D
50 2220×2520 КВУ 2 привода DA15FU230-D
63 2520×2520 КВУ 2 привода DA15FU230-D
80 3120×2520 КВУ 3 привода DA15FU230-D
100 3720×2520 КВУ 3 привода DA15FU230-D



Таблица комплектации стандартных воздухозаборных клапанов электроприводами (Нововент-М)

Типоразмер центрального кондиционера Сечение клапана Тип клапана Электропривод
40-20 400×210 АВК DA5FU230-D
50-25 500×260 АВК DA5FU230-D
50-30 500×310 АВК DA5FU230-D
60-30 600×310 АВК DA5FU230-D
60-35 600×360 АВК DA5FU230-D
70-40 700×410 АВК DA5FU230-D
80-50 800×510 АВК DA5FU230-D
90-50 900×510 АВК DA5FU230-D
100-50 1000×510 АВК DA5FU230-D



Таблица комплектации стандартных воздухозаборных клапанов электроприводами (Нововент-N)

Типоразмер центрального кондиционера Сечение клапана Тип клапана Электропривод
Мб 1000×510 АВК DA5FU230-D
М7 1000×710 АВК DA5FU230-D
М8 1220×710 АВК DA10FU230-D
М12 1340×810 АВК DA10FU230-D
М20 1560×1010 АВК DA15FU230-D
М25 1950×1410 КВУ 2 привода DA15FU230-D
МЗ0 2390×1410 КВУ 2 привода DA15FU230-D
М35 2390×1910 КВУ 2 привода DA15FU230-D

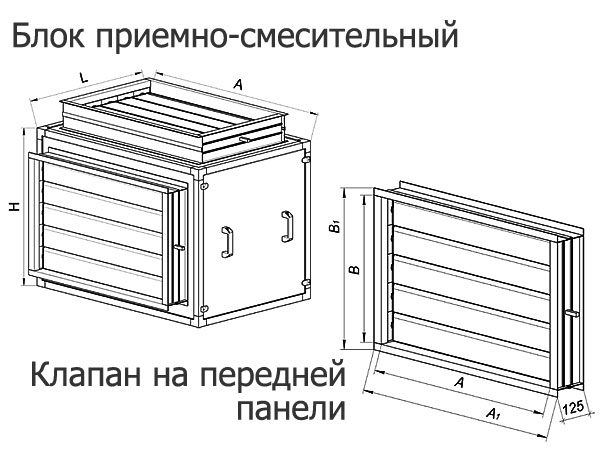

Таблица габаритных размеров приемных блоков для центральных кондиционеров

Таблица габаритных размеров приемных блоков для центральных кондиционеров



Таблица габаритных размеров приемных блоков для центральных кондиционеров Нововент

Блок приемно-смесительный

Размеры, мм Типоразмер центрального кондиционера Нововент
1,6 3,15 5 6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100
А 460 760 760 810 1110 1110 1410 1410 1410 1710 2020 2020 2620 2620 2620 2620
Н 660 660 960 1310 1000 1310 1310 1620 1920 1920 1920 2220 2320 2620 3220 3820
L 370 370 370 410 510 510 610 610 610 710 810 810 1010 1010 1010 1010
а 310 310 310 310 410 410 510 510 510 610 710 710 910 910 910 910
h 590 590 890 1210 900 1210 1210 1520 1820 1820 1820 2120 2220 2520 3120 3720
S клапана, м2 0,18 0,18 0,28 0,38 0,37 0,5 0,62 0,78 0,93 1,11 1,29 1,51 2,02 2,29 2,84 3,39



Клапан на передней панели

Размеры, мм Типоразмер центрального кондиционера Нововент
1,6 3,15 5 6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100
А 590 590 890 1210 900 1210 1210 1520 1820 1820 1820 2120 2220 2520 3120 3720
Н 410 710 710 710 1010 1010 1310 1310 1310 1610 1920 1920 2520 2520 2520 2520
L 125 125 125 125 125 125 125 125 125 230 230 230 230 230 230 230
а 660 660 960 1280 970 1280 1280 1590 1890 1900 1900 2200 2300 2600 3200 3800
h 460 760 760 760 1060 1060 1360 1360 1360 1690 2000 2000 2600 2600 2600 2600
S клапана, м2 0,24 0,41 0,63 0,86 0,91 1,22 1,59 1,99 2,38 2,93 3,49 4,07 5,59 6,35 7,86 9,37





Таблица габаритных размеров приемных блоков для центральных кондиционеров Нововент-М

Блок приемно-смесительный

Размеры, мм Типоразмер центрального кондиционера Нововент-М
40-20 50-25 50-30 60-30 60-35 70-40 80-50 90-50 100-50
А 610 710 710 810 810 910 1010 1125 1225
Н 420 470 520 520 570 620 720 740 740
L 360 410 460 460 510 560 660 660 660
а 500 500 500 600 600 700 800 900 1000
h 210 260 310 310 360 410 510 510 510
S клапана, м2 0,8 0,13 0,16 0,19 0,22 0,29 0,41 0,46 0,51



Клапан на передней панели

Размеры, мм Типоразмер центрального кондиционера Нововент-М
40-20 50-25 50-30 60-30 60-35 70-40 80-50 90-50 100-50
A 400 Б00 500 600 600 700 800 900 1000
B 210 260 310 310 360 410 510 510 510
A1 470 570 570 670 670 770 870 970 1070
B1 260 310 360 360 410 460 560 560 560
S клапана, м2 0,8 0,13 0,16 0,19 0,22 0,29 0,41 0,46 0,51





Таблица габаритных размеров приемных блоков для центральных кондиционеров Нововент-N

Блок приемно-смесительный

Размеры, мм Типоразмер центрального кондиционера Нововент-N
М6 М7 М8 М12 М20 М25 М30 М35
А 1100 1100 1320 1435 1660 2045 2485 2485
Н 1100 1320 1320 1435 1660 2045 2045 2485
L 600 600 600 700 800 900 1000 1100
а 1000 1000 1220 1340 1560 1950 2390 2390
h 500 500 500 600 700 800 900 1000
S клапана, м2 0,5 0,5 0,61 0,804 1,092 1,56 2,151 2,39



Клапан на передней панели

Размеры, мм Типоразмер центрального кондиционера Нововент-N
М6 М7 М8 М12 М20 М25 М30 М35
A 1000 1000 1220 1340 1560 1950 2390 2390
B 500 500 500 600 700 800 900 1000
A1 1070 1070 1290 1430 1650 2020 2460 2460
B1 550 550 550 650 750 850 950 1050
S клапана, м2 0,5 0,5 0,61 0,804 1,092 1,56 2,151 2,39
