Главная > Каталог > Блоки фильтров Нововент

Блоки фильтров Нововент

Блоки фильтров центральных кондиционеров предназначены для очистки воздуха и защиты элементов установки от пыли.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

БЛОКИ ФИЛЬТРОВ

предназначены для очистки воздуха и защиты элементов установки от пыли.

Внутри секции расположена специальная рама с ячейками, в которые по всей площади поперечного сечения устанавливаются фильтры стандартных размеров. По необходимости их легко извлечь с обслужива­ющей стороны и установить обратно. Фильтры делятся на кассетные со степенью очистки G4 и карманные со степенью очистки G4-F9. Кассетные и карманные фильтры со степенью очистки G4 применяются в качестве первой ступени очистки воздуха, в большинстве случаев достаточно только их. Для помещений с высокими требованиями по чистоте применя­ются последующие ступени фильтрации, для них используются карманные фильтры со степенью очистки MB-F9.

Технические характеристики

Таблица комплектации фильтров по типоразмерам установок Нововент

Типоразмер центрального кондиционера Сечение фильтров Количество фильтров Количество карманов (для карманных фильтров)
G4, М5

L кармана = 360 мм

 М6

L кармана = 360 мм

 F7-F9

L кармана = 600 мм
1.6 592×287 1 6 8 8
3,15 592×592 1 6 8 8
5 592×592 1 6 8 8
287×592 1 3 4 4
8 592×592 1 6 8 8
592×287 1 6 8 8
287×592 1 3 4 4
287×287 1 3 4 4
10 592×592 2 6 8 8
592×287 2 6 8 8
12,5 592×592 4 6 8 8
16 592×592 4 6 8 8
287×592 2 3 4 4
20 592×592 6 6 8 8
25 592×592 6 6 8 8
592×287 3 6 8 8
31,5 592×592 9 6 8 8
40 592×592 9 6 8 8
592×287 3 6 8 8
50 592×592 12 6 8 8
592×287 4 6 8 8
63 592×592 16 6 8 8
80 592×592 20 6 8 8
100 592×592 24 6 8 8



Таблица комплектации фильтров по типоразмерам установок Нововент-М

Типоразмер центрального кондиционера Сечение фильтров Количество фильтров Количество карманов (для карманных фильтров)
G4, М5

L кармана = 360 мм

 М6

L кармана = 360 мм

 F7-F9

L кармана = 600 мм
40-20 400×200 1 4 5 5
50-25 500×250 1 5 6 6
50-30 500×300 1 5 6 6
60-30 600×300 1 6 8 8
60-35 600×350 1 6 8 8
70-40 700×400 1 7 8 8
80-50 800×500 1 8 10 10
90-50 900×500 1 9 10 10
100-50 1000×500 1 10 12 12



Таблица комплектации фильтров по типоразмерам установок Нововент-N

Типоразмер центрального кондиционера Сечение фильтров Количество фильтров Количество карманов (для карманных фильтров)
G4, М5

L кармана = 360 мм

 М6

L кармана = 360 мм

 F7-F9

L кармана = 600 мм
Мб 500×950 2 5 7 7
М7 500×580 4 5 7 7
М8 610×580 4 6 8 8
М12 665×635 4 6 8 8
М20 520×500 9 5 7 7
М25 645×625 9 6 8 8
МЗО 595×625 12 6 8 8
М35 595×580 16 6 8 8



Замена фильтрующих вставок осуществляется по достижении ими конечного перепада давления

Класс очистки фильтра Конечный перепад давления, Па
G4 250
M5-F9 450

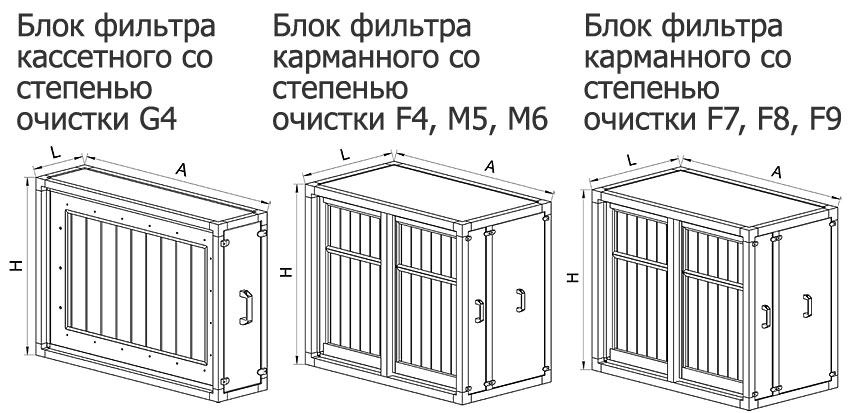

Таблица габаритных размеров блоков фильтров для центральных кондиционеров

Таблица габаритных размеров блоков фильтров для центральных кондиционеров

Таблица габаритных размеров блоков фильтров для центральных кондиционеров Нововент

Блок фильтра кассетного со степенью очистки G4

Размеры, мм Типоразмер центрального кондиционера Нововент
1,6 3,15 5 6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100
А 460 760 760 810 1110 1110 1410 1410 1410 1710 2020 2020 2620 2620 2620 2620
Н 660 660 960 1310 1000 1310 1310 1620 1920 1920 1920 2220 2320 2620 3220 3820
L 300 300 300 300 300 300 300 300 300 300 300 300 1100 1100 1100 1100



Блок фильтра карманного со степенью очистки F4, М5, М6

Размеры, мм Типоразмер центрального кондиционера Нововент
1,6 3,15 5 6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100
А 460 760 760 810 1110 1110 1410 1410 1410 1710 2020 2020 2620 2620 2620 2620
Н 660 660 960 1310 1000 1310 1310 1620 1920 1920 1920 2220 2320 2620 3220 3820
L 500 500 500 550 550 550 550 550 550 550 600 600 1100 1100 1100 1100



Блок фильтра карманного со степенью очистки F7, F8, F9

Размеры, мм Типоразмер центрального кондиционера Нововент
1,6 3,15 5 6,3 8 10 12,5 16 20 25 31,5 40 50 63 80 100
А 460 760 760 810 1110 1110 1410 1410 1410 1710 2020 2020 2620 2620 2620 2620
Н 660 660 960 1310 1000 1310 1310 1620 1920 1920 1920 2220 2320 2620 3220 3820
L 800 800 800 850 850 850 850 850 850 850 850 850 1100 1100 1100 1100





Таблица габаритных размеров блоков фильтров для центральных кондиционеров Нововент-М

Блок фильтра кассетного со степенью очистки G4

Размеры, мм Типоразмер центрального кондиционера Нововент-М
40-20 50-25 50-30 60-30 60-35 70-40 80-50 90-50 100-50
А 610 710 710 810 810 910 1010 1125 1225
Н 420 470 Б20 520 570 620 720 740 740
L 300 300 300 300 300 300 300 300 300



Блок фильтра карманного со степенью очистки F4, M5, М6

Размеры, мм Типоразмер центрального кондиционера Нововент-М
40-20 50-25 50-30 60-30 60-35 70-40 80-50 90-50 100-50
А 610 710 710 810 810 910 1010 1125 1225
Н 420 470 520 520 570 620 720 740 740
L 500 500 500 500 500 500 500 500 500



Блок фильтра карманного со степенью очистки F7, F8, F9

Размеры, мм Типоразмер центрального кондиционера Нововент-М
40-20 50-25 50-30 60-30 60-35 70-40 80-50 90-50 100-50
А 610 710 710 810 810 910 1010 1125 1225
Н 420 470 520 520 570 620 720 740 740
L 800 800 800 800 800 800 800 800 800





Таблица габаритных размеров блоков фильтров для центральных кондиционеров Нововент-N

Блок фильтра кассетного со степенью очистки G4

Размеры, мм Типоразмер центрального кондиционера Нововент-N
М6 М7 М8 М12 М20 М25 М30 М35
А 1100 1100 1320 1435 1660 2045 2485 2485
Н 1100 1320 1320 1435 1660 2045 2045 2485
L 300 300 300 300 300 300 300 300



Блок фильтра карманного со степенью очистки F4, M5, М6

Размеры, мм Типоразмер центрального кондиционера Нововент-N
М6 М7 М8 М12 М20 М25 М30 М35
А 1100 1100 1320 1435 1660 2045 2485 2485
Н 1100 1320 1320 1435 1660 2045 2045 2485
L 700 700 700 700 700 700 700 700



Блок фильтра карманного со степенью очистки F7, F8, F9

Размеры, мм Типоразмер центрального кондиционера Нововент-N
М6 М7 М8 М12 М20 М25 М30 М35
А 1100 1100 1320 1435 1660 2045 2485 2485
Н 1100 1320 1320 1435 1660 2045 2045 2485
L 700 700 700 700 700 700 700 700
