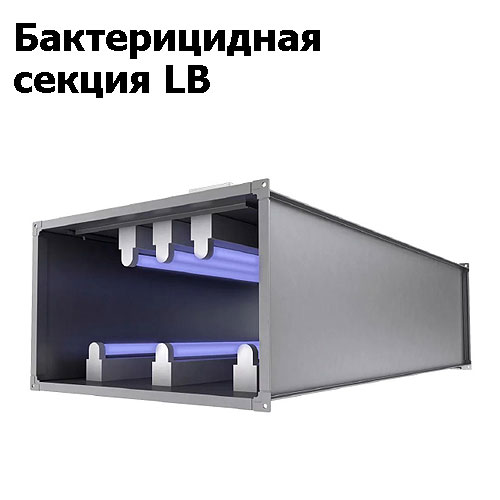

Бактерицидная секция LB для прямоугольных каналов

Бактерицидная секция LB применяется в системах вентиляции и кондиционирования медицинских, детских, спортивных и др. учреждений для обеззараживания воздуха.

Вас заинтересовал товар?
или позвоните
нам по телефонам:
+375 17 301-10-00
+375 25 600-27-25
+375 29 680-35-99
+375 29 757-72-30

Описание товара

Бактерицидная секция LB для прямоугольных каналов предназначена для обеззараживания воздуха ультрафиолетовым излучением в системах венти­ляции и кондиционирования воздуха медицинских, детских, спортивных и других помещений.



Конструкция бактерицидных секций LB для прямоугольных канальных приточных установок.

Корпус бактерицидных секций изготовлен из оцинкованного сталь­ного листа. Количество газоразрядных ртутных бактерицидных ламп низкого давления мощностью 36 и 75 Вт и питанием 230 В в секции определяется типо­размером и требуемым бактерицидным потоком. При необходимости секции оснащаются устройством контроля работы ламп с применением световых инди­каторов, а также устройством учета наработки часов — цифровой четырехраз­рядный счетчик со звуковым и визуальным индикатором для напоминания о необходимости замены ламп.

Бактерицидные секции устанавливаются в любом положении.



Методика подбора бактерицидных секций LB

Бактерицидная секция выбирается, исходя из необходимого расхода воздуха и требуемого бактерицидного потока.

Расчет требуемого бактерицидного потока производится по формуле:

ФБК = (Hv*L*K3)/3600

где Фбк — мощность бактерицидного излучения (бактерицидный поток), Вт.

L — расход воздуха, м3/ч. Расход воздуха через секцию не должен превышать максимально допустимого.

Hv — объемная бактерицидная доза (экспозиция), Дж/м3. Определяется в зависимости от типа (категории) помещения.

Кз = 1 + ΣKi — коэффициент запаса позволяет учесть снижение эффективности бактерицидных установок в реальных условиях эксплу­атации из-за ряда факторов, влияющих на параметры бактерицидных ламп.



К факторам, влияющим на работу бактерицидных ламп, следует отнести:

  • Колебания напряжения сети.

Колебания напряжения питания не более ±10%учитываются увеличением коэффициента запаса на К1=0,15.

  • Колебания температуры окружающего воздуха.

При температуре ниже 10°С сокращается срок службы ламп. Учитывается увеличением коэффициента запаса на К2=0,15.

  • Снижение бактерицидного потока ламп в течение срока службы.

Учитывается при расчете посредством увеличения коэффициента запаса на К3=0,3.

  • Влияние относительной влажности и запыленности воздушной среды.

При относительной влажности более 80% снижается бактерицидное действие ультрафиолетового излучения. Учитывается увеличе­нием коэффициента запаса на К4=0,3. Запыленность колбы ламп и отражателя облучателя учитывается увеличением коэффициента запаса на К5=0,1.



Пример подбора бактерицидной секции

Задано: L = 1500 м3/ч, 2-я категория помещения (Hv = 256 Дж/м3), Кз = 1,45 ФБК = 256 х 1500 х 1,45 / 3600 = 154,7 Вт

Бактерицидная секция выбирается по значению мощности бактерицидного излучения ФБК большей, чем расчетное значение. При этом расход воздуха через него не должен превышать максимально допустимого значения.

Выбираем: LB 50-25/159.

Категории бактерицидных секций LB

Категории бактерицидных секций LB для прямоугольных канальных приточных установок.

Категория Типы помещений Объемная бактерицидная доза Hv, Дж/м3
I Операционные, предоперационные, родильные, стерильные зоны централизованных стерилизационных отделений (ЦСО), детские палаты роддомов, палаты для недоношенных и травмированных детей 385
II Перевязочные комнаты стерилизации и пастеризации грудного молока, палаты и отделения иммуноослабленных больных, палаты реанимационных отделений, помещения нестерильных зон ЦСО, бактериологические и вирусологические лаборатории, станции переливания крови, фармацевтические цеха 256
III Палаты, кабинеты и другие помещения ЛПУ (не включенные в 1 и II категории) 167
IV Детские игровые комнаты, школьные классы, бытовые помещения промышленных и общественных зданий с большим скоплением людей при длительном пребывании 130
V Курительные комнаты, общественные туалеты и лестничные площадки помещений ЛПУ 105

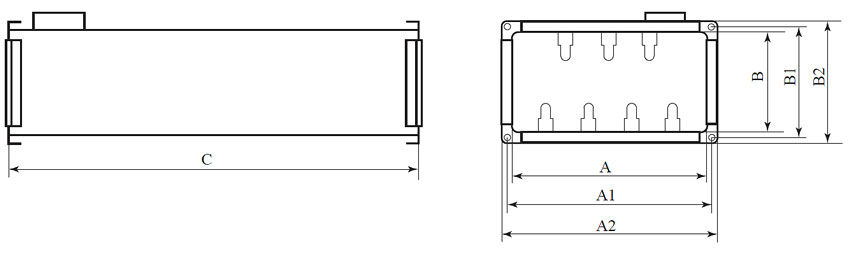

Технические характеристики бактерицидных секций LB для прямоугольных канальных приточных установок.

Технические характеристики бактерицидных секций LB для прямоугольных канальных приточных установок.

Модель Бактери­цидный поток Фбк, Вт Масса, кг Количество ламп, шт Суммарная потреб. мощн., кВт Размеры, мм
36Вт 75Вт 36Вт 75Вт А В А1 В1 А2 В2 С
LB 40-20/143 143 — 42,0 — 9 0,68 400 200 420 220 440 240 1440
LB 40-20/95 95 — 33,5 — 6 0,45
LB 40-20/63 63 36,0 27,4 7 4 0,30
LB 40-20/32 32 27,0 21,3 4 2 0,15
LB 50-25/159 159 — 48,5 — 10 0,75 500 250 520 270 540 290 1440
LB 50-25/111 111 — 40,5 — 7 0,53
LB 50-25/63 63 40,0 31,5 7 4 0,30
LB 50-25/32 32 32,0 25,4 4 2 0,15
LB 50-30/174 174 — 51,5 — 11 0,83 500 300 520 320 540 340 1440
LB 50-30/111 111 — 41,5 — 7 0,53
LB 50-30/79 79 48,0 36,2 9 5 0,38
LB 50-30/47 47 39,0 30,1 6 3 0,22
LB 60-30/190 190 — 57,7 — 12 0,90 600 300 620 320 640 340 1440
LB 60-30/127 127 — 47,0 — 8 0,60
LB 60-30/79 79 51,0 38,8 9 5 0,38
LB 60-30/47 47 42,0 32,7 6 3 0,22
LB 60-35/222 222 — 65,0 — 14 1,05 600 350 620 370 640 390 1440
LB 60-35/143 143 — 52,4 — 9 0,68
LB 60-35/95 95 60,0 45,3 11 6 0,45
LB 60-35/63 63 48,0 39,2 7 4 0,30
LB 70-40/270 270 — 91,5 — 17 1,28 700 400 730 430 760 460 1440
LB 70-40/174 174 — 75,3 — 11 0,83
LB 70-40/111 111 79,0 64,5 12 7 0,53
LB 70-40/63 63 64,0 55,4 7 4 0,30
LB 80-50/302 302 — 103,5 — 19 1,43 800 500 830 530 860 560 1440
LB 80-50/206 206 — 88,0 — 13 0,98
LB 80-50/127 127 92,0 74,0 14 8 0,60
LB 80-50/79 79 77,0 64,9 9 5 0,38
LB 90-50/365 365 — 118,5 — 23 1,73
LB 90-50/238 238 — 97,0 — 15 1,13 900 500 930 530 960 560 1440
LB 90-50/159 159 104,0 83,2 17 10 0,75
LB 90-50/95 95 86,0 71,0 11 6 0,45
LB 100-50/397 397 — 127,3 — 25 1,88 1000 500 1030 530 1060 560 1440
LB 100-50/270 270 — 105,7 — 17 1,28
LB 100-50/190 190 119,0 92,2 21 12 0,90
LB 100-50/111 111 92,0 77,0 12 7 0,53
