Задвижка 30с15нж PN 4,0 МПа

Задвижка стальная 30с15нж предназначена для установки на трубопроводах в качестве запорного устройства для нефтеперерабатывающей, нефтегазодобывающей и др. отраслей промышленности.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Задвижка стальная тип 30с15нж PN 4,0 Мпа предназначены для установки на трубопроводах в качестве запорных устройств для нефтеперерабатывающей, нефтегазодобывающей, нефтехимической, газовой и энергетической отраслей промышленности.

Малое гидравлическое сопротивление задвижек (коэффициент сопротивления не более 0,5) делает их особенно ценными при применении на трубопроводах, через которые постоянно движется среда с большой скоростью.

Задвижки стальные тип 30с15нж PN 4,0 Мпа изготавливаются с фланцевым присоединением к трубопроводу, присоединительные размеры по ГОСТ 12815-80, исполнение 2 ряд 2 (по умолчанию).

В задвижках применяется двухдисковый клин.



Класс герметичности А, В, С по ГОСТ 9544-2005 (по заказу потребителя). По умолчанию класс герметичности – В.



Уплотнение шпинделя – сальниковое. В верхнем положении затвора шпиндель имеет верхнее уплотнение по конической поверхности в крышке.

Управление задвижки ручное (маховиком).



При заказе указывать: наименование изделия, обозначение изделия, таблицу фигур, размер номинальный (условный проход) (DN), номинальное (условное) давление (PN), технические условия, рабочую среду и параметры, а также необходимость дополнительных испытаний металла:

  • на ударный изгиб при температуре ниже 00С;
  • испытание на межкристаллитную коррозию.



Пример обозначения при заказе (и в другой документации) задвижки клиновой DN 100 мм PN 40 кгс/см2 из стали 20ГЛ:

Задвижка клиновая СКЗ 100-40-01 DN 100 PN 40 кгс/см2 (30лс15нж1) ТУ 3741-024-57146717-2005



Номенклатура задвижек PN 40 кгс/см2

Обозначение изделия (типоразмер) Обозначение типа (таблица фигур) DN, мм Материал корпуса Область применения
СКЗ 50-40

80-40

100-40

150-40

200-40

30с15нж 50

80

100

150

200

Сталь 20Л Температура рабочей среды от минус 400С до плюс 4250С, окружающего воздуха не ниже минус 400С
300-40 30с515нж 300
СКЗ 50-40-01

80-40-01

100-40-01

150-40-01

200-40-01

30лс15нж1 50

80

100

150

200

Сталь 20ГЛ



Температура рабочей среды от минус 600С до плюс 4250С, окружающего воздуха не ниже минус 600С
300-40-01 30лс515нж1 300
СКЗ 50-40-02

80-40-02

100-40-02

150-40-02

200-40-02

30нж15нж 50

80

100

150

200

Сталь 12Х18Н9ТЛ Температура рабочей среды от минус 600С до плюс 5650С, окружающего воздуха не ниже минус 600С
300-40-02 30нж515нж
СКЗ 50-40-03

80-40-03

100-40-03

150-40-03

200-40-25

30нж15нж1 50

80

100

150

200

Сталь 12Х18Н12М3ТЛ Температура рабочей среды от минус 600С до плюс 5650С (200°C), окружающего воздуха не ниже минус 600С
300-40-03 30нж515нж1 300

Расшифровка обозначения СКЗ 50-40-03:

  • СКЗ – Тип
  • 50 – (DN) Номинальный размер (условный проход)
  • 40 – (PN) Номинальное (условное) давление
  • 03 – Исполнение по материалу корпусных деталей



Показатели назначения

Обозначение типа 30с15нж  30лc15нж1 30нж15нж 30нж15нж1
Рабочие среды Жидкие и газообразные углеводороды, нефть, нефтепродукты, природный газ, газоконденсат, вода пар и другие жидкости, и газы неагрессивные к примененным в задвижке материалам.

Скорость коррозии корпусных деталей не более 0,1 мм/год

Материал корпуса Сталь 20Л Сталь 20ГЛ Сталь 12Х18Н9ТЛ Сталь 12Х18Н12М3ТЛ
Температура рабочей среды от -40°С до +425°С от -60°С до +425°С от -60°С до +565°С от -60°С до +5650С(200°C)
Условия эксплуатации ГОСТ 15150-69 У1 ХЛ1   УХЛ1 УХЛ1
Минимальная температура окружающего воздуха  минус 40°С  минус 60°С  минус 60°С  минус 60°С

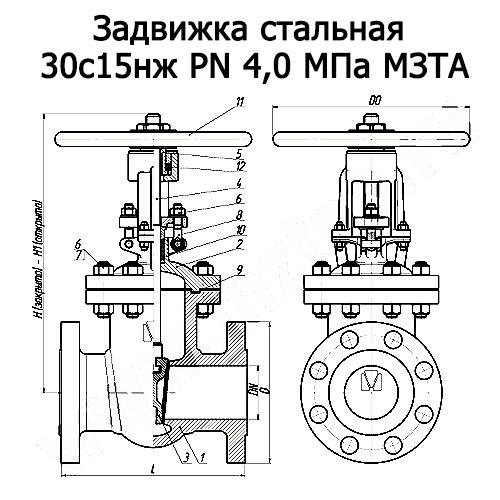

Материалы, применяемые для изготовления деталей задвижек

позиции Наименование детали 30с15нж  30лc15нж1 30нж15нж 30нж15нж1
1 Корпус Сталь 20Л 20ГЛ 12Х18Н9ТЛ 12Х18Н12М3ТЛ
2 Диски Сталь 20Л, 20Х13 20ГЛ,20Х13 12Х18Н9ТЛ 12Х18Н12М3ТЛ
3 Шпиндель 20Х13,14Х17Н2 20Х13,14Х17Н2 12Х18Н9Т 10Х17Н13М2Т
4 Прокладка Паронит ПМБ Паронит ПМБ Паронит ПМБ Паронит ПМБ
5 Крышка Сталь 20Л 20ГЛ 12Х18Н9ТЛ 12Х18Н12М3ТЛ
6 Гайка Сталь 25 35Х, 20ХН3А 12Х18Н9Т 12Х18Н9Т
7 Шпилька Сталь 35 40Х, 20ХН3А 45Х14Н14В2М 45Х14Н14В2М
8 Набивка сальника ТРГ ТРГ ТРГ ТРГ
9 Сальник Сталь 20Л 20ГЛ 12Х18Н9ТЛ 12Х18Н12М3ТЛ
10 Гайка Сталь 25 35Х, 20ХН3А 12Х18Н9Т 12Х18Н9Т
11 Болт откидной Сталь 35 40Х, 20ХН3А 45Х14Н14В2М 10Х17Н13М2Т
12 Втулка резьбовая Лц 40С Лц 40С Лц 40С Лц 40С
13 Маховик Сталь 20Л Сталь 20ГЛ Сталь 20ГЛ Сталь 20ГЛ
14 Контргайка Сталь 35 Сталь 35Х Сталь 35Х Сталь 35Х
15 Шпонка Сталь 40Х Сталь 40Х Сталь 40Х Сталь 40Х
16 Ось 20Х13,14Х17Н2 20Х13,14Х17Н2 12Х18Н9Т 10Х17Н13М2Т
17 Редуктор покупной покупной покупной покупной
Наплавка на седло в корпусе

Наплавка на дисках

св.13Х25Т или

20Х13

св.13Х25Т или

20Х13

ЦН-6, ЦН-12М

ЦН-12М

ЦН-6, ЦН-12М

ЦН-12М

Допускается изготовление деталей и уплотнительных поверхностей из других материалов, по свойствам не уступающим указанным выше



Технические характеристики

DN L D D4 D6 H H1 h1 b d n D0 Масса, кг
50 250 160 125 87 285 369 3 17 18 4 200 21,5
80 283 195 160 120 373 460 4 19 18 8 200 35
100 305 230 190 149 494 609 4 21 22 8 400 58,5
150 403 300 250 203 645 812 4 27 26 8 400 105
200 419 375 320 259 770 988 4 35 30 12 400 180
300 502 510 450 473 1193 1532 4.5 42 33 16 540 460
