ВКР (производства РБ)

Вентиляторы крышные радиальные ВКР предназначены для вытяжной вентиляции помещений, устанавливается на крыше для защиты от попадания осадков в вентиляционный канал.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Вентиляторы крышные радиальные ВКР предназначены для вытяжной вентиляции помещений. Установка крышных вентиляторов ВКР на кровле позволяет экономить полезную площадь здания защита от попадания осадков в вентиляционный канал.



Преимущества:

  • позволяет экономить полезную площадь здания
  • защита от попадания осадков в вентиляционный канал
  • простое управление подачей воздуха с помощью регуляторов скорости
  • низкий уровень шума
  • встроенные термоконтакты
  • простой монтаж



Применение:

Радиальные крышные вентиляторы предназначены для вытяжной вентиляции помещений.



Конструкция:

Вентиляторы крышные ВКР представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками загнутыми назад. Корпус выполнен из стали с полимерным порошковым покрытием.



Двигатель:

Вентиляторы ВКР оснащены двигателем с внешним ротором. Для тепловой защиты электродвигателя в обмотки встроены термоконтакты.



Монтаж:

Вентиляторы монтируются на стакан монтажный типа СТМ.



ВКР(1) — 400(2) — 4(3) E/D(4)-К(5)

1 ВКР — вентилятор крышный радиальный

2 400 — типоразмер

3 4 — количество полюсов

4 Е — однофазное подключение (220В), D — трехфазное подключение (380В)

5 К — модернизированный



Конструктивное исполнение

Вентиляторы ВКР изготавливаются по ТУ BY 200061970.010-2009.



Условия эксплуатации

Вентиляторы крышные ВКР предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20 оС и не более максимальной температуры индивидуальной для каждого типоразмера, содержащих твердые примеси не более 10мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 14150 с температурой окружающей среды до плюс 40оС (защищенных от воздействия атмосферных осадков).

Технические характеристики

Название Подача воздуха, м3/час Мощность электродв., Вт Ток, А Полное давление, Па Частота вращения, об/мин Степень защиты Уровень шума*, дБ(А) Питание Рабочие температуры, Со Вес, кг
ВКР-190-2Е 570 60 0,26 310 2500 IP 44 62 1Ф~220В -20…+50 7,8
ВКР-225-2Е 1350 135 0,38 510 2650 IP 44 69 1Ф~220В -20…+50 9,0
ВКР-280-2Е 2000 225 1,0 720 2700 IP 54 68 1Ф~220В -20…+50 10,0
ВКР-310-4Е 1750 105 1,0 260 1400 IP 54 63 1Ф~220В -20…+40 11,0
ВКР-355-4Е 2850 210 1,14 400 1400 IP 54 68 1Ф~220В -20…+40 24,0
ВКР-400-4Е 4050 480 2,1 450 1370 IP 54 68 1Ф~220В -20…+40 27,0
ВКР-450-4Е 5700 640 3,1 460 1290 IP 54 69 1Ф~220В -20…+40 40,5
ВКР-500-4D 7800 1430 5,2 600 1375 IP 54 75 3Ф~380В -20…+40 45,0
ВКР-560-4D 10300 1800 8,66 700 1230 IP 54 79 3Ф~380В -20…+40 57,5
ВКР-630-6D 12100 1310 4,85 500 880 IP 54 72 3Ф~380В -20…+40 62,0

* — Уровень звукового давления на расстоянии 3м, дБ(А)

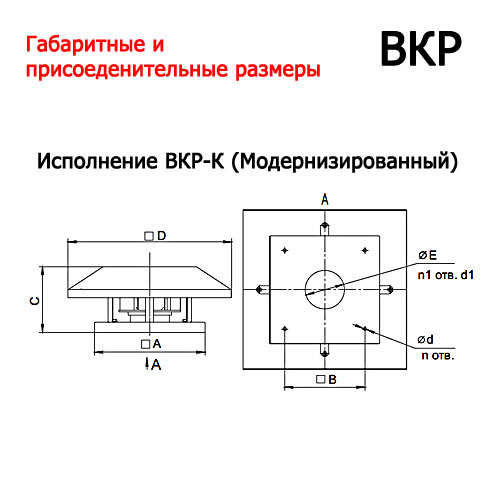

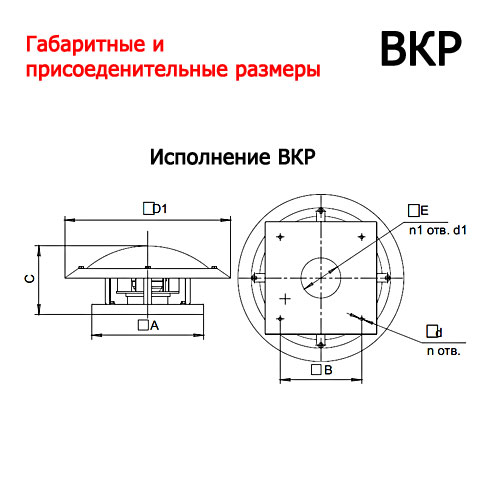

Габаритные и присоединительные размеры

Название А, мм В, мм С, мм D, мм D1, мм Е, мм d, мм n d1, мм n1
ВКР-190 335 245 168 330 635 213 М6 4 М6 6
ВКР-225 335 245 198 330 635 213 М6 4 М6 6
ВКР-280 438 330 256 472 635 285 М6 4 М6 6
ВКР-310 438 330 291 472 635 285 М6 4 М6 6
ВКР-355 595 450 317 570 635 438 М8 4 М8 6
ВКР-400 595 450 360 570 635 438 М8 4 М8 6
ВКР-450 700 535 365 720 635 438 М8 4 М8 6
ВКР-500 700 535 391 720 635 438 М8 4 М8 6
ВКР-560 925 750 526 920 922 605 М8 4 М8 8
ВКР-630 925 750 526 920 922 605 М8 4 М8 8
