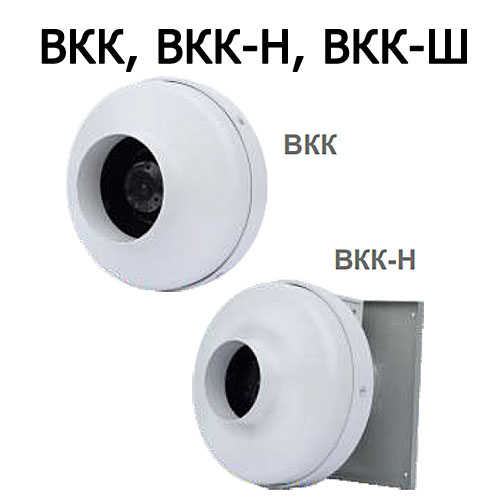

ВКК / ВКК-Н / ВКК-Ш (производства РБ)



Канальные вентиляторы для квадратных, круглых систем вентиляции — ВКК, ВРКК, ВКК-Ш применяются в различных системах вентиляции приточного или вытяжного воздухообмена, системах кондиционирования.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Вентиляторы смоделированы таким образом, чтобы обеспечить надежную, долгую и бесшумную работу. Одно из преимуществ – не требуют обслуживания. Конструктивная эргономичность позволяет устанавливать вентиляторы в любом положении. Компактность и внешний вид шумоизолирующего корпуса отлично вписываются в любой стилизованный по назначению объект.



Канальные вентиляторы для квадратных, круглых систем вентиляции — ВКК, ВРКК, ВКК-Ш. Корпуса могут быть выполнены из различного материала: прочный пластик, оцинкованная сталь и др. Применяются в различных системах вентиляции приточного или вытяжного воздухообмена, системах кондиционирования. Соответствует высоким требованиям по шумовому уровню. Лопатки рабочего колеса загнуты назад, колесо сбалансировано.



ВКК(1) — 100(2) — Н(3)

1 ВКК — вентилятор канальный для круглых каналов
2 100 — типоразмер (100мм)
3 Н — настенный, Ш — в шумоизолированном корпусе



Конструктивное исполнение

Вентиляторы ВКК изготавливаются по ТУ BY 200061970.014-2010.



Условия эксплуатации

Вентиляторы ВКК предназначены для перемещения невзрывоопасных газовых сред с температурой не менее -20 оС и не более максимальной температуры индивидуальной для каждого типоразмера, содержащих твердые примеси не более 10 мг/м3, не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150 с температурой окружающей среды до плюс 40оС (защищенных от воздействия атмосферных осадков).



Радиальные канальные вентиляторы ВКК-Ш в шумоизолированном корпусе

Преимущества

  • низкий уровень шума
  • быстроразборная конструкция вентилятора



Конструкция

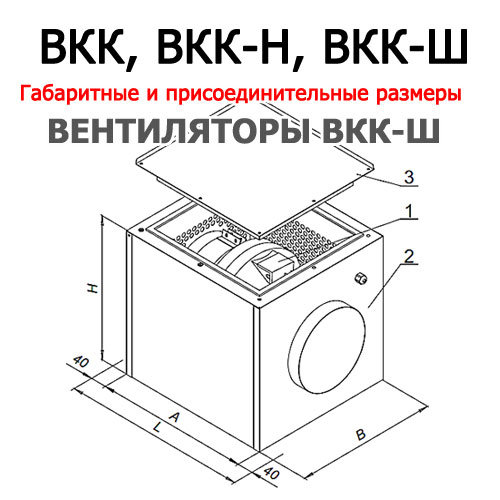

Вентилятор (1) распложен в корпусе (2) из оцинкованной листовой стали с слоем термической и акустической изоляции. Внутренние поверхности защищены перфорированной оцинкованной пластиной. Корпус имеет съемную крышку (3).

Технические характеристики

Название Подача воздуха, м3/час Мощность электродв., Вт Ток, А Полное давление, Па Частота вращения, об/мин Уровень шума*, дБ(А) Питание Рабочие температуры, Со Вес, кг
ВКК-100 265 60 0,3 295 2500 49 1Ф~220В -20…+60 2,2
ВКК-125 350 60 0,3 295 2550 49 1Ф~220В -20…+60 2,5
ВКК-160 705 100 0,38 400 2600 53 1Ф~220В -20…+60 4,7
ВКК-200 970 140 0,6 510 2650 52 1Ф~220В -20…+60 4,5
ВКК-250 1050 155 0,6 520 2500 49 1Ф~220В -20…+60 5,2
ВКК-315 1660 220 1,05 700 2500 49 1Ф~220В -20…+60 7,5

* — Уровень звукового давления на расстоянии 3м, дБ(А)

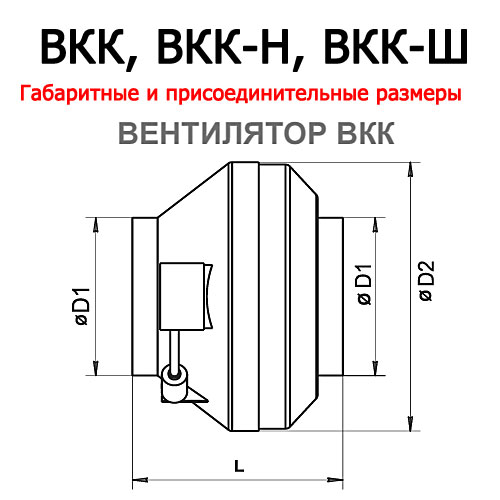

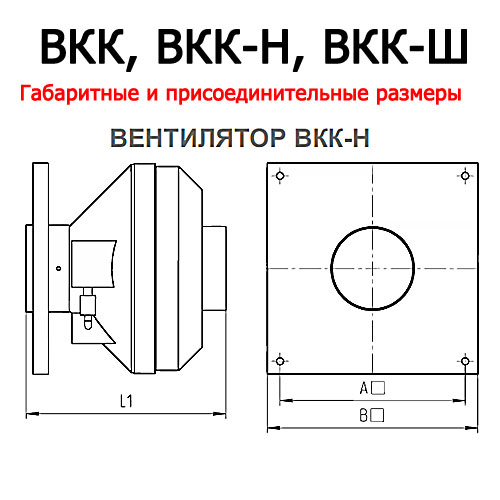

Габаритные и присоединительные размеры

Название D1, мм D2, мм L, мм А, мм B, мм
ВКК-100 99 251 215
ВКК-100Н 99 251 220 234 200
ВКК-125 124 251 220
ВКК-125Н 124 251 220 234 200
ВКК-160 159 340 229
ВКК-160Н 159 340 229 334 300
ВКК-200 199 340 250
ВКК-200Н 199 340 250 334 300
ВКК-250 249 340 250
ВКК-250Н 249 340 250 334 300
ВКК-315 314 405 285
ВКК-315Н 314 405 285 450 425



Радиальные канальные вентиляторы ВКК-Ш в шумоизолированном корпусе

Название Уровень шума*, дБ(А) А В Н L
ВКК 100Ш 28 500 470 490 580
ВКК 125Ш 28 500 470 490 580
ВКК 160Ш 39 500 470 490 580
ВКК 200Ш 39 500 470 490 580
ВКК 250Ш 35 500 470 490 580
ВКК 315Ш 35 565 535 555 605
