ВКП

Прямоугольные канальные вентиляторы ВКП предназначены для работы в составе канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов.

или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Прямоугольные канальные вентиляторы ВКП предназначены для работы в составе канальных систем вентиляции и служат для генерации приточного или вытяжного воздушного потока вдоль воздуховодов. Канальные вентиляторы в металлическом корпусе данного типа устанавливаются непосредственно в сечение воздуховодов и не занимают много места.

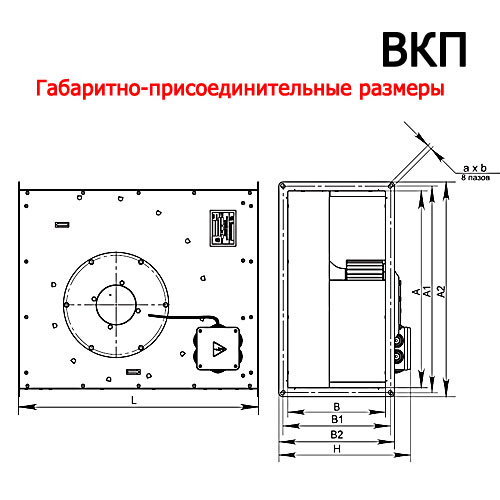

Прямоугольные канальные вентиляторы ВКП

  • Типоразмеры: ВКП 40-20; ВКП 50-25; ВКП 50-30; ВКП 60-30; ВКП 60-35; ВКП 70-40; ВКП 80-50
  • Размер вентилятора указан в сантиметрах и соответствует размеру воздуховода
  • Одно- и трехфазные двигатели с вперед загнутыми лопатками
  • Напряжение: Однофазные — 220В; Трехфазные — 380В
  • Класс изоляции корпуса: IP54
  • Рабочий диапазон температур: -40°С + 40°С
  • Встроенные термоконтакты для защиты двигателя



Преимущества вентиляторов ВКП

  • Канальные вентиляторы в металлическом корпусе, из оцинкованной стали
  • Легкий доступ к сервисной панели прямоугольного канального вентилятора
  • Удобство монтажа: в любом положении, в ограниченном пространстве
  • Регулирование скорости: трансформаторные регуляторы, частотные преобразователи
  • Гарантия: 24 месяца



Условия эксплуатации

Канальные вентиляторы ВК бесшумные общего назначения рассчитаны на эксплуатацию в условиях умеренного климата по ГОСТ 15150 по второй категории размещения оборудования.

Температурный диапазон рабочей среды – от -40С до +60С.
Максимальная запыленность перемещаемого воздуха – 100 мг/м.куб.
Защита оборудования от пыли и влаги – IP44.

Технические характеристики вентиляторов канальных ВККП

1. ВКП 40-20-4Е — ВКП 50-25-6D

Характеристика ВКП 40-20-4Е ВКП 40-20-4D ВКП 50-25-4E ВКП 50-25-4D ВКП 50-25-6D
Напряжение, В/ частота, Гц -230/50 -400/50 -230/50 -400/50 -400/50
Фазность 1 3 1 3 3
Потребляемая мощность, Вт 330 330 510 490 300
Ток, А 1.52 0.63 2.3 0.82 0.81
Мах расход воздуха, м3/ч 1250 1200 1600 1800 1500
Частота вращения об/мин 1280 1270 1320 1300 930
Мах температура перемещаемого воздуха, С 50 60 40 60 60
Уровень звукового давления на расст. 3м, дБ (А) 54 52 56 55 44
Класс защиты двигателя IP44 IP44 IP44 IP44 IP44
Ёмкость конденсатора, мкФ 6 8
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 16 16 19 19 19
Электрическая схема подключения А В А В В



2. ВКП 50-30-4Е — ВКП 50-30-6D

Характеристика ВКП 50-30-4Е ВКП 50-30-4D ВКП 50-30-6D
Напряжение, В/ частота, Гц -230/50 -400/50 -400/50
Фазность 1 3 3
Потребляемая мощность, Вт 900 870 320
Ток, А 4,1 1,8 0,77
Мах расход воздуха, м3/ч 2500 2450 1590
Частота вращения об/мин 1330 1400 910
Мах температура перемещаемого воздуха, С 55 55 55
Уровень звукового давления на расст. 3м, дБ (А) 59 57 51
Класс защиты двигателя IP44 IP44 IP44
Ёмкость конденсатора, мкФ 16
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 21 29 25
Электрическая схема подключения А В В



3. ВКП 60-30-4Е — ВКП 60-30-6D

Характеристика

ВКП 60-30-4Е

ВКП 60-30-4D

ВКП 60-30-6D

Напряжение, В/ частота, Гц -230/50 -400/50 -400/50
Фазность 1 3 3
Потребляемая мощность, Вт 1600 1700 450
Ток, А 7,3 3,2 0,85
Мах расход воздуха, м3/ч 2700 3500 2470
Частота вращения об/мин 1360 1360 900
Мах температура перемещаемого воздуха, С 40 40 60
Уровень звукового давления на расст. 3м, дБ (А) 62 58 50
Класс защиты двигателя IP44 IP44 IP44
Ёмкость конденсатора, мкФ 25
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 28 32 32
Электрическая схема подключения А В В



4. ВКП 60-35-4D — ВКП 60-35-6D

Характеристика ВКП 60-35-4D ВКП 60-35-6D
Напряжение, В/ частота, Гц -400/50 -400/50
Фазность 3 3
Потребляемая мощность, Вт 2200 780
Ток, А 4,0 1,5
Мах расход воздуха, м3/ч 4200 3500
Частота вращения об/мин 1360 840
Мах температура перемещаемого воздуха, С 40 45
Уровень звукового давления на расст. 3м, дБ (А) 60 53
Класс защиты двигателя IP44 IP44
Ёмкость конденсатора, мкФ
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 38 34
Электрическая схема подключения В В



5. ВКП 70-40-4D — ВКП 100-50-6D

Характеристика ВКП 70-40-4D ВКП 70-40-6D ВКП 80-50-4D ВКП 80-50-6D ВКП 100-50-6D
Напряжение, В/ частота, Гц -400/50 -400/50 -400/50 -400/50 -400/50
Фазность 3 3 3 3 3
Потребляемая мощность, Вт 3500 1150 4800 2800 3500
Ток, А 5,9 2,3 8,0 4,85 6,0
Мах расход воздуха, м3/ч 5600 4500 6500 6900 8200
Частота вращения об/мин 1340 810 1400 870 930
Мах температура перемещаемого воздуха, С 40 40 40 40 40
Уровень звукового давления на расст. 3м, дБ (А) 65 56 68 60 62
Класс защиты двигателя IP44 IP44 IP44 IP44 IP44
Ёмкость конденсатора, мкФ
Тип термозащиты Встраиваемое биметаллическое термореле
Масса, кг 50 50 80 80 85
Электрическая схема подключения А В В В В
