Вентили стальные 15с65нж, 15с22нж, 15с45нж



Клапан (вентиль) запорный фланцевый тип 15с65нж, 15с22нж, 15с45нж стальной вентиль широко применяется в монтаже трубопроводов, которые предназначены для перекрытия широкого спектра рабочего материала, как жидкого, так и газообразного. Стальные клапаны 15с65нж, 15с22нж, 15с45нж используется для полного перекрытия или регулирования такой рабочей среды как: вода, воздух, пар, природный газ, углеводородная среда, нефть, бензин и нефтепродукты. А также возможно применение при перегонке других сред по отношению, к которым материалы, применяемые в клапане, являются коррозионностойкими.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 314-78-38 +375 17 258-48-30
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Корпус и другие элементы клапанов запорных 15с65нж, 15с22нж, 15с45нж изготовлены из высокопрочной углеродистой стали марки 25Л. Фланцевое соединение позволяет достичь высокого уровня герметичности стыков на трубопроводе при монтаже. клапаны 15с65нж, 15с22нж, 15с45нж могут эксплуатироваться на трубопроводе в любом удобном положении, при этом учитывается направление движение рабочей среды указателем на корпусе стального вентиля.

• DN 10—300 • PN 1,0 MPa

15(c,лс,нж)60нж,нж1

15(c,лс,нж)560нж,нж1

15(c,лс,нж)960нж,нж1

• DN 10—300 • PN 1,6 MPa

15(c,лс,нж)65нж,нж1

15(c,лс,нж)565нж,нж1

15(c,лс,нж)965нж,нж1

• DN 10—200 • PN 4,0 MPa

15(c,лс,нж)22нж,нж1

15(c,лс,нж)522нж,нж1

15(c,лс,нж)922нж,нж1

• DN 10—200 • PN 6,4 MPa

15(c,лс,нж)76нж,нж1

15(c,лс,нж)576нж,нж1

15(c,лс,нж)976нж,нж1

 • DN 10—200 • PN 10,0 MPa

15(c,лс,нж)44нж,нж1

15(c,лс,нж)544нж,нж1

15(c,лс,нж)944нж,нж1

 • DN 10—200 • PN 16,0 MPa

15(c,лс,нж)45нж,нж1

15(c,лс,нж)545нж,нж1

15(c,лс,нж)945нж,нж1

 • DN 15—40 • PN 6,3 MPa

15(c,лс,нж)52нж

• DN 15 • PN 16,0 MPa

15(c,лс,нж)67бк

 • DN 15—25 • PN 16,0 MPa

15(c,лс,нж)68нж



Показатели назначения

Обозначение типа 15сХХнж*

15сХХХнж*

15нжХХнж*

15нжХХХнж*

15лсХХнж1*

15лсХХХнж1*

15нжХХнж1*

15нжХХХж1*

Рабочие среды Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород, жидкие и газообразные углеводороды, нефтехимические среды Вода, воздух, пар, аммиак, природный газ, нефть, нефтепродукты, жидкие и газообразные углеводородные среды Вода, воздух, пар, аммиак, природный газ влажный, нефтепродукты, содержащие сероводород, жидкие и газообразные углеводороды, нефтехимические среды
Температура рабочей среды от -40°С до +425°С от -60°С до +565°С от -60°С до +425°С от -60°С до +565°С
Условия эксплуатации ГОСТ 15150-69 У1 УХЛ1 ХЛ1 УХЛ1
Минимальная температура окружающего воздуха -40°С -60°С -60°С -60°С



Таблица применения арматуры по температуре рабочей среды и окружающего воздуха

15сХХнж*

15сХХХнж*

15нжХХнж*

15нжХХХнж*

15лсХХнж1*

15лсХХХнж1*

15нжХХнж1*

15нжХХХнж1*

Область применения Температура рабочей среды: от-40°С до +425°С, окружающего воздуха: не ниже -40°С Температура рабочей среды: от-60°С до +565°С, окружающего воздуха: не ниже -60°С Температура рабочей среды: от-60°С до +565°С, окружающего воздуха: не ниже -60°С Температура рабочей среды: от-60°С до +565°С, окружающего воздуха: не ниже -60°С
Материал корпуса Сталь 20, 25/1 08Х18Н10Т

12Х18Н9ТЛ

09Г2С

20 ГЛ

10X17H13M3T

12Х18Н12МЗТЛ

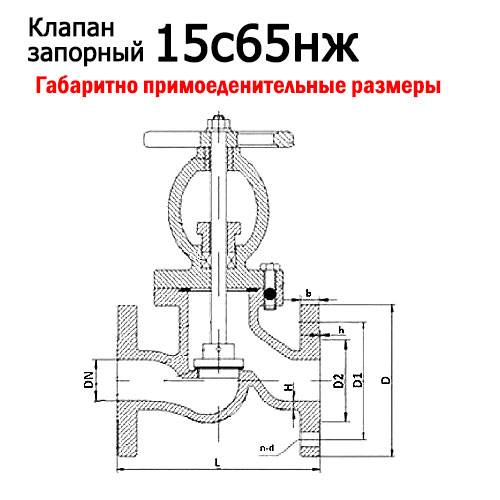

Таблица фигур PN DN L, мм H, мм W, мм H1, мм W1, мм W2, мм Крутящий момент, Hm CV Масса, кг
15(с,лс,нж)65нж,нж1



15(с,лс,нж)65нж,нж1



15(с,лс,нж)65нж,нж1

1,0 10 130 198 120 5
15 130 218 120 5
20 150 258 140 7
25 160 275 160 7
32 180 280 180 9
40 200 330 200 24 13
50 230 350 240 645 371 590 38 14
65 290 355 280 690 371 590 48 23
80 310 400 280 715 371 590 79 105 29
100 350 415 320 770 371 590 98 189 33
125 400 460 360 780 371 590 161 381 80
150 480 510 400 810 371 590 245 428 94
200 600 710 400 967 515 810 313 798 180
250 650 786 450 1143 515 810 1240 440
300 750 925 500 1292 540 830 1859 648
1,6 10 130 198 120 5
15 130 218 120 5
20 150 258 140 7
25 160 275 160 7
32 180 280 180 9
40 200 330 200 29 13
50 230 350 240 645 371 590 43 16
65 290 355 280 690 371 590 53 25
80 310 400 280 715 371 590 86 105 30
100 350 415 320 770 371 590 108 189 35
125 400 460 360 780 371 590 171 381 89
150 480 510 400 875 371 810 262 428 98
200 600 710 400 967 515 810 349 798 180
250 650 786 450 1153 515 830 1240 446
300 750 925 500 1292 540 830 1859 654
15(с,лс,нж)22нж,нж1



15(с,лс,нж)22нж,нж1



15(с,лс,нж)922нж,нж1

4,0 10 130 198 120 5
15 130 233 120 6
20 150 275 140 7
25 160 285 160 9
32 180 302 180 12
40 200 355 200 35 17
50 230 373 240 645 371 590 60 24
65 290 406 280 690 371 590 71 33
80 310 436 320 715 371 590 138 105 44
100 350 480 360 770 371 590 214 189 60
125 400 558 400 782 515 810 322 381 89
150 480 611 400 875 515 810 461 428 98
200 600 720 400 1160 540 830 642 798 190
15(с,лс,нж)45нж,нж1



15(с,лс,нж)45нж,нж1



15(с,лс,нж)45нж,нж1

6,3 10 170 198 120 6
15 170 195 140 10
20 190 228 160 13
25 210 275 180 15
32 230 325 200 19
40 260 360 240 t$ 25 46
50 300 410 280 710 371 590 35 66
65 340 450 320 750 371 590 48 97
80 380 485 360 785 371 590 56 207 105
100 430 537 400 837 515 810 125 310 189
125 500 631 400 1031 515 810 131 414 381
150 550 646 450 1066 540 830 157 620 428
200 650 813 500 1213 540 830 283 827 798
10 10 170 198 120 6
15 170 202 140 11
20 190 228 160 13
25 210 250 180 14
32 230 326 220 15
40 260 359 240 63 29
50 300 414 280 710 371 590 125 49
65 340 434 320 750 371 590 201 65
80 380 547 400 785 515 810 296 105 95
100 430 621 450 950 515 810 394 189 115
125 500 732 450 1142 540 830 592 381 149
150 550 840 500 1240 540 830 789 428 310
200 650 925 550 1425 565 870 1154 798 590
16 15 170 148 140 12
20 190 156 160 15
25 210 175 180 17
32 230 200 200 21
40 260 231 240 102 32
50 300 262 250 562 371 590 196 52
65 340 303 320 743 515 810 296 69
80 380 341 400 820 540 830 588 105 98
100 430 485 450 935 540 830 774 189 119
125 500 1180 565 870 1169 381
150 550 1290 565 870 1623 428
200 650 1495 770 1170 2244 798
