Клапан фланцевый TRV (Теплосила)

Клапаны регулирующие TRV предназначены для регулирования расхода рабочей среды в системах автоматического регулирования технологических процессов.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Клапаны проходные седельные регулирующие TRV с электрическим исполнительным механизмом предназначены для регулирования расхода рабочей среды, протекающей по трубопроводу при давлении не более 1,6 МПа, с температурой от плюс 5 до плюс 150 ºС в системах автоматического регулирования технологических процессов. Присоединение клапанов TRV к трубопроводу – фланцевое.



Окружающая среда-воздух:

  • температура окружающей среды — от плюс 5 до плюс 50 ºС;
  • относительная влажность — от 30 до 80 %;
  • атмосферное давление — от 86,6 до 106,7 кПа.



Материал основных деталей:

  • корпус клапана — чугун с шаровидным графитом PN-EN 1561;
  • запорный узел (конус и седло)- коррозионностойкая сталь ГОСТ 5632-2014;
  •  уплотнения разгрузочной камеры (для DN40 — DN150) и запорного узла — резина термостойкая из EPDM;
  • уплотнение штока — фторопласт PTFE + резина термостойкая из EPDM.



Климатическое исполнение клапанов

  • УХЛ 4 по ГОСТ 15150-69.



Полный срок службы клапанов без учета срока хранения — не менее 10 лет.



Номенклатура:

TRV-X1-X2-X3, Где:

TRV — Условное обозначение клапана регулирующего

X 1 — Условный диаметр DN

X 2 — Условная пропускная способность Kvs

X 3 — Маркировка типа привода от 1 до 30



Пример заказа:

Клапан проходной седельный запорнорегулирующий фланцевый с условным диаметром 65 мм, с пропускной способностью 63 м3/ч, максимальной температурой рабочей среды 150°С и оснащенный приводом Regada ST 0 490.0-OPVAP/00 без датчика положения (тип привода 5). TRV-65-63-5

Технические характеристики клапанов регулирующих фланцевых TRV

Наименование параметров, единицы измерения Значение параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100 125 150
Условная пропускная способность, Kvs м3 0,16

0,25

0,4

0,63

1,0

1,6

2,5

4,0

1,6

2,5

4,0

6,3

2,5

4,0

6,3

10

6,3

10

12,5

16

10

16

20

25

10

16

25

32

40

25

40

63

40

63

100

63

100

125

160

100

125

160

250

160

250

300

Коэффициент начала кавитации, Z 0,6 0,55 0,5 0,45 0,4 0,35 0,3

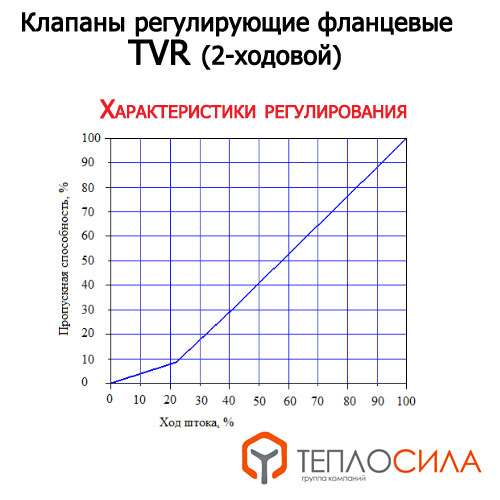

Расходная характеристика линейная составная
Номинальное давление PN, бар (МПа) 16 (1,6)
Протечка в затворе,% от Kvs, не более 0,01
Ход штока, мм 10 16 20 22 25 32/25* 40/25* 50 60
Тип присоединения фланцевый
Динамический диапазон регулирования 1 : 50
Рабочая среда Вода с температурой до 150°С, 30% водный раствор этиленгликоля
Материалы корпус чугун
крышка сталь 20
шток нержавеющая сталь 40х13
плунжер
седло
сменный блок уплотнения штока направляющие – PTFE, прокладки – EPDM
уплотнение в затворе «металл по металлу»

* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA
