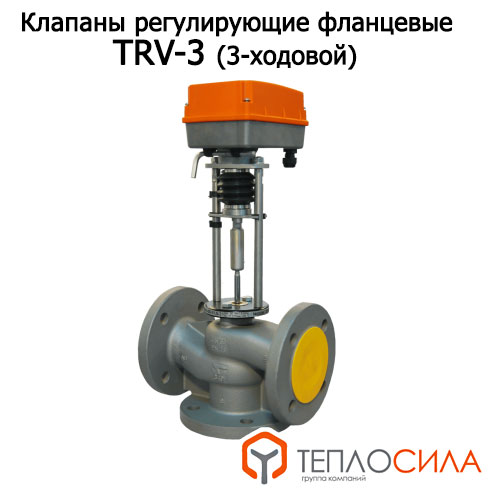

Клапан фланцевый TRV-3 (Теплосила)

Клапаны регулирующие TRV-3 предназначены для регулирования расхода рабочей среды в системах автоматического регулирования технологических процессов.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

Клапаны трехходовые смесительные регулирующие TRV-3 с электрическим исполнительным механизмом предназначены для регулирования расхода рабочей среды, протекающей по трубопроводу при давлении не более 1,6 МПа, с температурой от плюс 5 до плюс 150 ºС в системах автоматического регулирования технологических процессов. Присоединение клапанов TRV к трубопроводу – фланцевое.



Окружающая среда-воздух:

  • температура окружающей среды — от плюс 5 до плюс 50 ºС;
  • относительная влажность — от 30 до 80 %;
  • атмосферное давление — от 86,6 до 106,7 кПа.



Материал основных деталей:

  • запорный узел (плунжер)- латунь CW614N;
  • шток и седло канала В — коррозионностойкая сталь ГОСТ 5632-2014;
  • уплотнение запорного узла (для DN15-40) — фторопласт Ф4;
  • уплотнения разгрузочной камеры — резина термостойкая из EPDM;
  • уплотнение штока – прокладки из EPDM каучука.



Климатическое исполнение клапанов

  • УХЛ 4 по ГОСТ 15150-69.



Полный срок службы клапанов без учета срока хранения — не менее 10 лет.



Номенклатура:

TRV-3-X1-X2-X3, Где: TRV-3 — Условное обозначение клапана трехходового смесительного регулирующего

X 1 — Условный диаметр DN

X 2 — Условная пропускная способность Kvs

X 3 — Маркировка типа привода от 1 до 8 и от 17 до 24 и от 29 до 30



Пример заказа:

Клапан трехходовой смесительный  регулирующий фланцевый с условным диаметром 15 мм, с пропускной способностью 2,5 м3/ч, максимальной температурой рабочей среды 150°С и оснащенный приводом Regada ST mini 472.0-OTFAG/00 без датчика положения (тип привода 2). TRV-3-15-2,5-2

Технические характеристики клапанов регулирующих фланцевых TRV-3

Наименование параметров, единицы измерения Значение параметров
Условный диаметр, DN, мм 15 20 25 32 40 50 65 80 100
Условная пропускная способность, Kvs м3 0,63

1,25

1,6

2,5

4



5 6,3

8

10

12,5

16

20

25

31,5

40

50

63

80

100

125

160

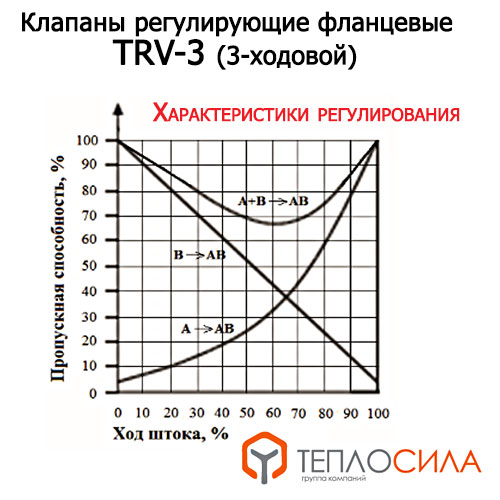

Пропускная характеристика А — АВ, равнопроцентная; В — АВ, линейная
Номинальное давление PN, бар (МПа) 16 (1,6)
Рабочая среда Вода с температурой до 150°С, 30% водный раствор этиленгликоля
Ход штока, мм 14 30/25*
Тип присоединения фланцевый
Материалы:

-корпус клапана

-запорный узел (плунжер)

-шток и седло канала В

-уплотнения разгрузочной камеры

-уплотнение штока

Чугун

Латунь CW614N

Коррозионностойкая сталь ГОСТ 5632

Резина термостойкая из EPDM

прокладки из EPDM каучука, направляющие – PTFE

* Только для клапанов с приводом с наличием датчика положения с токовым сигналом 4-20mA
