Герметичные насосы БЭН

Герметичные насосы БЭН применяются в химической, нефтяной, нефтехимической, газовой, топливно-энергетической, микробиологической и химико- фармацевтической, пищевой, мясомолочной промышленности, и др.

Вас заинтересовал товар?
или позвоните нам по телефонам:
+375 17 301-10-00 +375 25 600-27-25
+375 29 680-35-99 +375 29 757-72-30

Описание товара

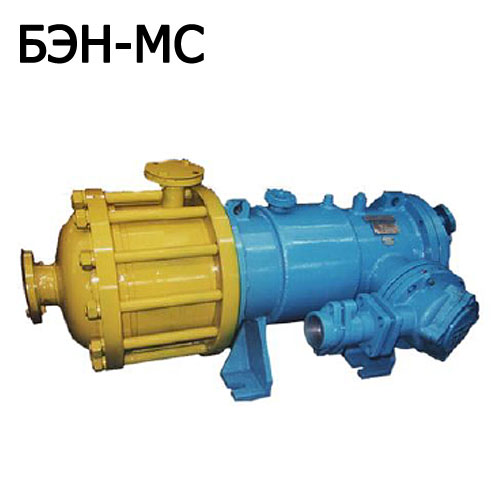

Электронасосы центробежные герметичные специальные типа БЭН-ОС, БЭН-МС, БЭН-ДМС применяются в химической, нефтяной, нефтехимической, газовой, топливно-энергетической, микробиологической и химико- фармацевтической, пищевой, мясомолочной, холодильной и перерабатывающей промышленности, металлургии и энергетике. Назначение и особенности герметичных насосов БЭН аналогичны герметичным электронасосам типа ЦГ, НГ, АГ.



По требованию герметичных насосов БЭН могут изготавливаться на конкретные условия эксплуатации в диапазоне:

  • подача – от 1 до 600 м3/ч;
  • напор – от 10 до 800 м;
  • давление в контуре – до 100 кгс/см2;
  • температура перекачиваемой жидкости – от минус 100 оС до плюс 450 оС.
  • плотность перекачиваемой жидкости – до 2500 кг/м3.



Электронасосы,  как правило, изготавливаются во взрывозащищенном исполнении.



Монтажное положение электронасосов – горизонтальное или вертикальное.



В отличие от герметичных электронасосов типа ЦГ, НГ, АГ, номенклатура которых является практически неизменной, номенклатура специальных электронасосов типа БЭН-ОС; БЭН — МС; БЭН — ДМС постоянно дополняется изделиями, разработанными на различные условия Заказчика (подача, напор, температура, плотность и вязкость перекачиваемой жидкости, материал проточной части и т.д.).



Пример условного обозначения электронасоса типа БЭН:

а) Электронасос центробежный герметичный одноступенчатый

1БЭН 221-ОС РТ МD 23-05833093-038:2003, где:

1 – порядковый номер модернизации;

БЭН – бессальниковый электронасос;

221 – порядковый регистрационный номер;

ОС – одноступенчатый.

б) Электронасос центробежный герметичный многоступенчатый односторонний

1БЭН 250/3-МС РТ МD  23-05833093-039:2003,  где:

1 – порядковый номер модернизации;

БЭН – бессальниковый электронасос;

250/3 – порядковый регистрационный номер;

МС – многоступенчатый односторонний.

в) Электронасос центробежный многоступенчатый двухсторонний

БЭН 931-ДМС РТ МD 23-05833093-040:2003, где:

БЭН – бессальниковый электронасос;

931 – порядковый регистрационный номер;

ДМС – двусторонний многоступенчатый.



ПРИМЕЧАНИЯ

  • В перекачиваемой жидкости допускается наличие неабразивных включений размером до 0,2 мм и до 0,2 % по массе.
  • Материалы деталей проточной части электронасосов: условное обозначение

       К – нержавеющие стали 12Х18Н10Т ГОСТ 5632-72, 12Х18Н9ТЛ ГОСТ 977-88;

       Е – нержавеющие стали 10Х17Н13М2Т ГОСТ 5632-72, 12Х18Н12М3ТЛ ГОСТ 977-88;

       А,К1 – углеродистые стали (корпусные детали, крышки), нержавеющие стали 12Х18Н10Т ГОСТ 5632-72 (гильзы ротора и статора), 14Х18Н4Г4Л ГОСТ 977-88 (рабочие колеса, корпуса подшипников, детали узла пяты ), 20Х13 ГОСТ 5632-72 (вал ротора);

       К,К1 – нержавеющие стали 20Х13 ГОСТ 5632-72, 20Х13Л ГОСТ 977-88 (вал ротора, элементы щелевых уплотнений насосной части); нержавеющие стали 12Х18Н10Т ГОСТ 5632-72, 12Х18Н9ТЛ ГОСТ 977-88 (остальные детали проточной части);

       К, Е – нержавеющие стали 10Х17Н13М2Т ГОСТ 5632-72 (гильзы статора и ротора, рабочие колеса, корпуса подшипников), нержавеющие стали 12Х18Н10Т ГОСТ 5632-72, 12Х18Н9ТЛ ГОСТ 977-88 (остальные детали проточной части).

  • Электронасосы изготавливаются на напряжение 380, 500, 660В (оговаривается при заказе) и частоту тока 50 Гц .
  • Электронасосы, как правило, изготавливаются с маркировкой взрывозащиты 1ЕхdsIIВТ4 Х. Иная маркировка взрывозащиты указана в графе 16 таблицы.
  • Более подробная информация, включающая графические характеристики, схемы обвязки и управления, описание конструкции, правила монтажа и эксплуатации, указана в эксплуатационной документации на электронасос.

Для оптимального подбора специальных герметичных электронасосов типа БЭН-ОС, БЭН-МС и БЭН-ДМС с учетом конкретных условий их эксплуатации (подача, напор, параметры перекачиваемой жидкости и др.)
